产品介绍

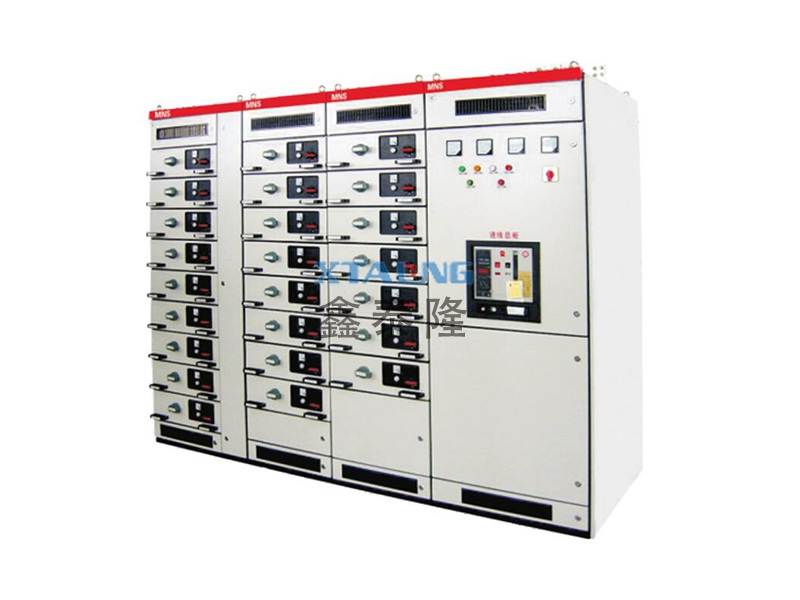

MNS低压抽出式开关柜设计紧凑，结构通用性强，组装灵活，采用标准模块设计，是一种安全、经济、合理、可靠的新型低压抽出式开关柜。产品具有分断能力高，动热稳定性好，电气方案灵活、保护等级高等特点。本装置符合iec439，vde660第5部分和gb7251-87《低压成套开关设备》国家标准。zbk36001-89《低压抽出式成套开关设备》专业标准。
产品技术特点
设计紧凑：以较小空间能容纳较多的功能单元。
结构通用性强，组装灵活：以25mm为模数的c型型材能满足各种结构形式、防护等级及使用环境的要求。
采用标准模块设计：分别可组装保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以200余种组件可以组成不同方案的框架结构和抽屉单元。
安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
压缩场地：三化程度高，可大大压缩储存和运输预制件的场地
装配方便：不需要特殊复杂工具。
适用范围
适用于交流50-60hz, 额定工作电压660V(690V)以下的系统，用于发电、输电、配电、电能转换和电能消耗的控制，本装置广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
技术参数
电气性能
1.额定绝缘电压 660v
2.额定工作电压 380v，660v
3.主母线最大工作电流 5500a(1p00) 4700a(1p30)
4.主母线短时(is)耐受电流 100ka(有效值)
5.主母线短时峰值电流 250ka(最大值)
6.配电母线(垂直母线)最大工作电流 1000a
7.配电母线(垂直母线)短时峰值电流
标准型 90ka(最大值)
加强型 130ka(最大值)
防护参数
符合IEC529 DIN40050标准
IP30对大于φ2.5mm固体防护
IP40对大于φ1.0mm固体防护
IP54对尘埃和任意方向喷溅作防护
1. 开箱后的检验
开箱后检查下述项目：
1)用户在开箱前， 应对开关柜的包装及运输过程中有否损伤甚至损坏开关柜进行检查，开箱应在干燥不受淋雨的场所进行;拆箱时注意保护产品，避免损伤。
2)确认外观、元件有无损伤，产品有无积水、凝露、混入异物等现象。
3)铬牌上所标的规格和控制电压等是否与指定内容一致。如果有误，可与本公司联系。
4)使用前请先确认产品的规格及使用环境条件。
5)螺钉有无松动，主回路部分的紧固是否可靠。
6)检查装箱产品与订货单、附属备件与清单是否符合，并做现场记录。
7)在规定的使用条件以外不要使用本产品。以防发生故障，引起事故灾害。
2.搬运和运输
搬运时请用吊装工具。以防发生掉落、碰坏等故障;本产品在运输时，不允许有强烈震动，不允许倒置、翻滚开关。
3.贮存
长期保管时，要注意下述事项并盖上防尘罩(最好不开箱存放，以免碰伤)
存放场所应干燥、通风良好、避免阳光直射。
避开易燃气体、腐蚀性气体及尘埃，严禁与化学药品、酸碱等保存在同一仓库里。
避开温度变化激剧的场所。(温度变化激剧的容易引起结霜， 有降低性能或产生故障的危险)。
在操作之前，请务必确认该产品断路器分合闸指示“分”的状态。
4.维修保养
1)在运行五年后，应对开关柜的主回路、接地回路和辅助回路的绝缘水平进行检查;
2)满负荷操作 20次后，应对开关柜的主回路及开关柜的触头进行检查，并视情况可送制造厂大修;
3)无负荷操作 2000次后，应对负荷开关的机械特性和机械操作进行检查;
4)检查各部分紧固件，如有松动，应及时紧固;
5)对主回路进行耐压试验;
6)定期检查开关柜是否有不正常情况，一经发现请及时采取措施，其检修周期一般为一年，也可根据用户实际情况制订维护计划;
7)运行人员应熟悉开关柜的所有部分，包括结构性能及安装等;
8)根据不同地区或不同场合的用户，可根据实际情况增加试验、检修项目
一、进线断路器不能合闸
原因分析：
1、 欠压线圈不工作(电压正常)。 解决办法：更换欠压线圈。。
2、 按下合闸按钮，合闸线圈得电不工作。 解决办法：更换欠压线圈 。
4、 控制回路熔芯烧坏 。解决办法：确认控制回路正常无短路后更换熔芯。
5、 断路器未储能 。解决办法：检查电动机控制电源电压必须≥ 85%。
6、 抽屉式断路器二次回路接触不良。 解决办法：把抽屉式断路器摇出后，重新摇到“接通”位置。 检查二次回路是否连接可靠。
二、 进线柜主开关不能分闸 。
原因分析：
1、 分闸按钮接触不良。 解决办法：更换分闸按钮。
2、 分闸线圈烧坏。 解决办法：更换分闸线圈
三、 无功补偿功率因数与实际不符或补偿。
原因分析：
1、 断开电源后，将A401与N402电流线对调.或者将电压UB与UC对调.
2、 更换较小电流互感器变比。
四、 双电源切换不能自动投切 。
原因分析：
1、 万能转换开关没有转到自动位 。解决办法：将开关转到自动位置。
2、 手动转换开关没有转换到自动位置 。解决办法：把手自动转换开关转向自动位置 。
3、 断路器分励机构没复位。 解决办法：检查机械联锁是否松动，有无卡滞现象 。
五、抽屉内的开关不能合闸
原因分析：
断路器脱扣后没有复位。解决方法：逆时针方向旋转手柄，当听到咔嚓一声后松开手柄。
抽屉没有到达工作位置。解决方法：按住闭锁手柄抽出开关，再次把抽屉向里推进去，当面板显示工作位置为止
