产品介绍

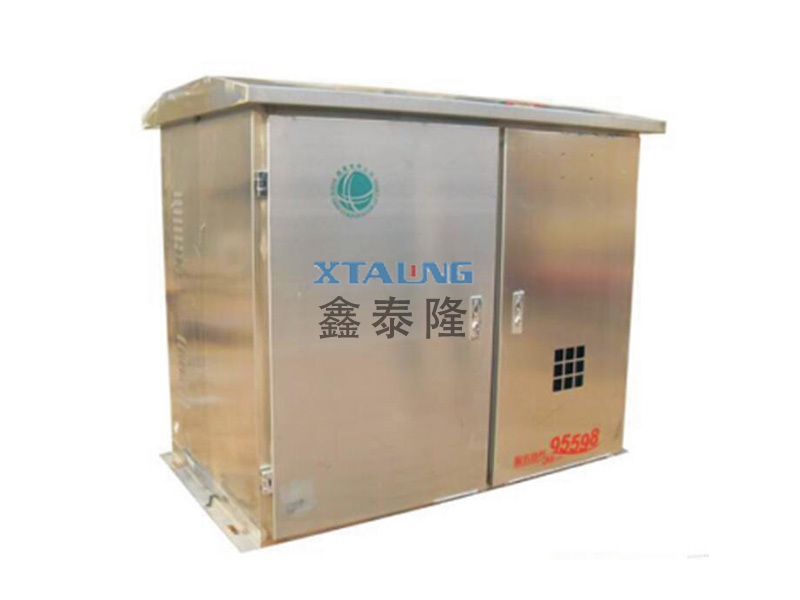

JP型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。产品符合GB7251.1-1997、GB/T15576-2008，并通过了3C认证，是目前电网改造中理想的低压成套装置。

JP系列户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。

产品技术特点

JP系列户外综合配电箱,可具有配电,补偿,计量三种基本功能。用户可根据需要选择不同方案，具体方案号如下：

01——配电+补偿+计量 02——配电+补偿 03——配电+计量 04——补偿+计量 05——配电 06——计量 07——补偿

主要性能

1、响应及时迅速，补偿效果好，工作可靠，也可根据用户需求加入漏电保护器

2、保护功能：过压、过载、欠压、欠流、短路、缺相、零序超限等功能。

3、自动运行功能：停电推出、送电后延时10s自动恢复

4、可提高电网功率因数达到0.95以上

技术参数

1、额定电压：400V

2、额定频率：50Hz

3、配用变压器容量分别为: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630(kVA )

4、电容分组：一般分2、3、4、5级，如用户有特殊要求，按用户要求配置。

5、馈电回路：一般分2路,每路按所配变压器总容量的80%～100%配置,如用户有特殊要求,按用户要求。

6、补偿方式：循环投切，编码投切，模糊控制自动投切。

7、控制物理量：无功功率或无功电流

8、最快响应时间：≤20ms。

适用范围

适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中。

1. 开箱后的检验

开箱后检查下述项目：

1)用户在开箱前， 应对开关柜的包装及运输过程中有否损伤甚至损坏开关柜进行检查，开箱应在干燥不受淋雨的场所进行;拆箱时注意保护产品，避免损伤。

2)确认外观、元件有无损伤，产品有无积水、凝露、混入异物等现象。

3)铬牌上所标的规格和控制电压等是否与指定内容一致。如果有误，可与本公司联系。

4)使用前请先确认产品的规格及使用环境条件。

5)螺钉有无松动，主回路部分的紧固是否可靠。

6)检查装箱产品与订货单、附属备件与清单是否符合，并做现场记录。

7)在规定的使用条件以外不要使用本产品。以防发生故障，引起事故灾害。

2.搬运和运输

搬运时请用吊装工具。以防发生掉落、碰坏等故障;本产品在运输时，不允许有强烈震动，不允许倒置、翻滚开关。

3.贮存

长期保管时，要注意下述事项并盖上防尘罩(最好不开箱存放，以免碰伤)

存放场所应干燥、通风良好、避免阳光直射。

避开易燃气体、腐蚀性气体及尘埃，严禁与化学药品、酸碱等保存在同一仓库里。

避开温度变化激剧的场所。(温度变化激剧的容易引起结霜， 有降低性能或产生故障的危险)。

在操作之前，请务必确认该产品断路器分合闸指示“分”的状态。

4.维修保养

1)在运行五年后，应对开关柜的主回路、接地回路和辅助回路的绝缘水平进行检查;

2)满负荷操作 20次后，应对开关柜的主回路及开关柜的触头进行检查，并视情况可送制造厂大修;

3)无负荷操作 2000次后，应对负荷开关的机械特性和机械操作进行检查；

4)检查各部分紧固件，如有松动，应及时紧固;

5)对主回路进行耐压试验;

6)定期检查开关柜是否有不正常情况，一经发现请及时采取措施，其检修周期一般为一年，也可根据用户实际情况制订维护计划;

7)运行人员应熟悉开关柜的所有部分，包括结构性能及安装等;

8)根据不同地区或不同场合的用户，可根据实际情况增加试验、检修项目

常见问题及注意事项

一、电容器不投运：检查进线柜电流是否过小，无功小于最小补偿容量或功率因数是否过高。

二、功率因数低时，电容器全部投运但补偿效果不明显：检查小CT的安装位置是否正确，检查电压、电流的相序是否正确。

三、电容器显示故障：查看电容器上的自检性故障类型，根据故障类型作出相应的处理。

四、设备需要断电时，应先手动退出投入的电容器，再分开电容器上的开关，最后再断开刀开关(禁止带负荷操作)

五、遇到紧急情况无法手动退出投入的电容器时，应先分断电容器上的开关，再分断到开关(禁止带负荷操作)。

六、塑壳断路器不能合闸，主要产生原因为：机构脱扣后没有复位;解决办法为：将手柄复位后再合闸
