产品介绍

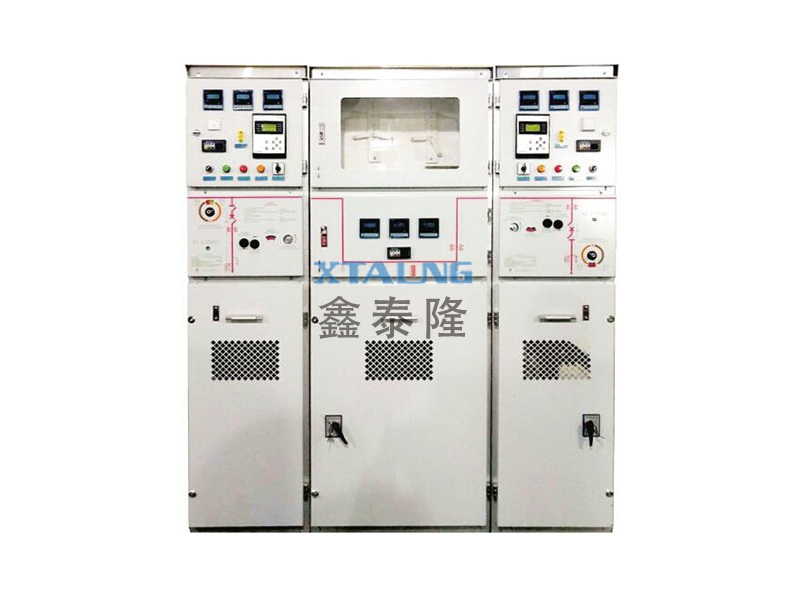

VTLP-12和VTLP-12(F.R)是一种户内交流高压固定式带小型化固封真空开关的新型开关柜，体积是传统高压开关柜的40%，是一种环保、降耗、节能、方面、安全的高压成套装置;本产品不仅大量节省设备安装空间，并且节省大量的原材料，是广大电力用户节省投资成本，是广大电力用户的优选产品。

功能特点

本装置采用VCL-12D系列自带隔离开关的纵装固封式真空开关和具有关 合短路功能的接地开关，独特的“五防联锁”安全可靠。母线室，仪表室， 电缆室，相互独立互不影响，科学的结构设计和充裕的电气空间确保绝缘 的安全。外观设计新颖大方。全套的一次方案满足不同的使用要求。

适用范围

本产品可广泛使用于工矿企业配电、小区、高层建筑的配电设备与变电所， 箱变和电缆分支箱等各种控制保护之用，可满足配网自动化的要求; 因其优越的产品特性及性价比，且较小的使用空间，尤其适合公变上使用的箱式开闭所。

1. 开箱后的检验

开箱后检查下述项目：

1)用户在开箱前， 应对开关柜的包装及运输过程中有否损伤甚至损坏开关柜进行检查，开箱应在干燥不受淋雨的场所进行;拆箱时注意保护产品，避免损伤。

2)确认外观、元件有无损伤，产品有无积水、凝露、混入异物等现象。

3)铬牌上所标的规格和控制电压等是否与指定内容一致。如果有误，可与本公司联系。

4)使用前请先确认产品的规格及使用环境条件。

5)螺钉有无松动，主回路部分的紧固是否可靠。

6)检查装箱产品与订货单、附属备件与清单是否符合，并做现场记录。

7)在规定的使用条件以外不要使用本产品。以防发生故障，引起事故灾害。

2.搬运和运输

搬运时请用吊装工具。以防发生掉落、碰坏等故障;本产品在运输时，不允许有强烈震动，不允许倒置、翻滚开关。

搬运设备时， 请按下图所示进行吊运。 由于设备的重心在右侧， 放下时要注意设备会向右倾斜。

3.贮存

长期保管时，要注意下述事项并盖上防尘罩(最好不开箱存放，以免碰伤)

存放场所应干燥、通风良好、避免阳光直射。

避开易燃气体、腐蚀性气体及尘埃，严禁与化学药品、酸碱等保存在同一仓库里。

避开温度变化激剧的场所。(温度变化激剧的容易引起结霜， 有降低性能或产生故障的危险)。

在操作之前，请务必确认该产品断路器分合闸指示“分”的状态，接地开关分合闸指示“合”的状态。

不能人为地改装或取消安全装置，以免发生安全事故。

4.维修保养

1)在运行五年后，应对开关柜的主回路、接地回路和辅助回路的绝缘水平进行检查;

2)满负荷操作 20 次后，应对开关柜的主回路及开关柜的触头进行检查，并视情况可送制造厂大修;

3)无负荷操作 2000 次后，应对负荷开关的机械特性和机械操作进行检查;

4)检查各部分紧固件，如有松动，应及时紧固;

5)对主回路进行耐压试验;

6)定期检查开关柜是否有不正常情况，一经发现请及时采取措施，其检修周期一般为一年，也可根据用户实际情况制订维护计划;

7)运行人员应熟悉开关柜的所有部分，包括结构性能及安装等;

8)根据不同地区或不同场合的用户，可根据实际情况增加试验、检修项目。

常见问题及注意事项

一、高压柜指示灯没电

1.检查操作电源是否正常

2.二次微断开关是否合上

3.高压保险是否安装

4.直流屏电源是否正常，

三、高压开关送不上电

1.保护定值过小

3.检查油变瓦斯继电器内的油位是否下降，低于270，然后打开放进塞，使油位上升，如果达不到有位则是给变压器补油。

四、手车不能摇进摇出

1.断路器没有分闸

2.地刀开关在合位

五、手车断路器不能合闸

1.手车位置不到位。必须在工作位置和试验位置时才能合闸

2. 闭锁线圈烧坏。更换线圈

五、母线电压不正常

1.检查一次熔断器是否安装

2.电压互感器变比及接线是否正确
