产品介绍

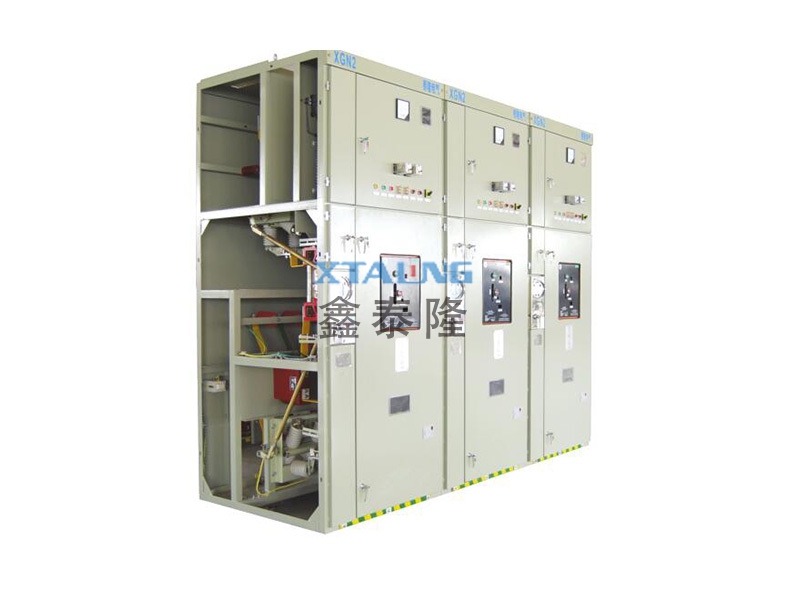

HGN-12型单元式交流金属封闭开关设备(以下简称单元柜)，柜体采用进口覆铝锌板经数控机床加工后铆接而成，防护等级达到IP3X，并有可靠的机械联锁和防误操作功能。本品具有体积小，重量轻、外形美观、操作简便、长寿命、高参数、无污染、少维护等极其显著的特点。
产品技术特点
该产品体积小，仅是普通开关柜体积的50%;断路器具有可靠性高，性能好;“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12kv三相交流电50hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，
适用范围
可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
技术参数
单元柜
| 序号 | 名称 | 单位 | 参数 | ||
| 1 | 额定电压 | kV | 12 | ||
| 2 | 主母线额定电流 | A | 630 | ||
| 3 | 额定电流 | A | 630 | ||
| 4 | 额定频率 | Hz | 50 | ||
| 5 | 额定短时耐受电流 | kA | 25 | ||
| 6 | 额定短路持续时间 | s | 3 | ||
| 7 | 额定峰值耐受电流 | kA | 63 | ||
| 8 | 额定短路关合电流 | kA | 63 | ||
| 9 | 额定有功负载开断电流 | A | 630 | ||
| 10 | 额定闭环开断电流 | A | 630 | ||
| 11 | 额定电缆充电开断电流 | A | 10 | ||
| 12 | 额定绝缘水平 | 额定雷电冲击耐受电压（峰值） | 相间，相对地, | kV | 75 |
| 断口 | 85 | ||||
| 1min工频耐受电压（有效值） | 相间，相对地 | 42 | |||
| 断口 | 48 | ||||
| 13 | 主回路电阻 | μΩ | ≤400 | ||
| 14 | 机械寿命（负荷开关） | 次 | 5000 | ||
| 机械寿命（接地开关） | 2000 | ||||
| 15 | 辅助回路1min工频耐受电压 | kV | 2 | ||
| 16 | SF6气体额定压力(20℃表压) | MPa | 0.045 | ||
| 17 | 防护等级 |
|
IP3X | ||
高压限流熔断器性能、参数见表
| 型号 | 额定电压 | 熔断器额定电流 | 熔断件额定电流 | 额定开断电流 |
| XRNT | 12KV | 40 | 6.3，10，16，20，25，31.5，40 | 31.5 |
| XRNT | 100 | 50，63，71，80，100 | 31.5 | |
| XRNT | 125 | 125 | 31.5 |
避雷器性能参数见表
| 型号 | 额定电压 | 系统运行电压 | 直流1mA参考电压 | 放电电流残压 |
| HY5WZ－17/50 | 17KV | 11.5KV | 不小于24 | 50KV |
1. 开箱后的检验
开箱后检查下述项目：
1)用户在开箱前， 应对开关柜的包装及运输过程中有否损伤甚至损坏开关柜进行检查，开箱应在干燥不受淋雨的场所进行;拆箱时注意保护产品，避免损伤。
2)确认外观、元件有无损伤，产品有无积水、凝露、混入异物等现象。
3)铬牌上所标的规格和控制电压等是否与指定内容一致。如果有误，可与本公司联系。
4)使用前请先确认产品的规格及使用环境条件。
5)螺钉有无松动，主回路部分的紧固是否可靠。
6)检查装箱产品与订货单、附属备件与清单是否符合，并做现场记录。
7)在规定的使用条件以外不要使用本产品。以防发生故障，引起事故灾害。
2.搬运和运输
搬运时请用吊装工具。以防发生掉落、碰坏等故障;本产品在运输时，不允许有强烈震动，不允许倒置、翻滚开关。
3.贮存
长期保管时，要注意下述事项并盖上防尘罩(最好不开箱存放，以免碰伤)
存放场所应干燥、通风良好、避免阳光直射。
避开易燃气体、腐蚀性气体及尘埃，严禁与化学药品、酸碱等保存在同一仓库里。
避开温度变化激剧的场所。(温度变化激剧的容易引起结霜， 有降低性能或产生故障的危险)。
在操作之前，请务必确认该产品负荷开关分合闸指示“分”的状态，接地开关分合闸指示“合”的状态。
不能人为地改装或取消安全装置，以免发生安全事故。
4.维修保养
1)在运行五年后，应对开关柜的主回路、接地回路和辅助回路的绝缘水平进行检查;
2)满负荷操作 20 次后，应对开关柜的主回路及开关柜的触头进行检查，并视情况可送制造厂大修;
3)无负荷操作 2000 次后，应对负荷开关的机械特性和机械操作进行检查;
4)检查各部分紧固件，如有松动，应及时紧固;
5)对主回路进行耐压试验;
6)定期检查开关柜是否有不正常情况，一经发现请及时采取措施，其检修周期一般为一年，也可根据用户实际情况制订维护计划;
7)运行人员应熟悉开关柜的所有部分，包括结构性能及安装等;
8)根据不同地区或不同场合的用户，可根据实际情况增加试验、检修项目。
常见问题及注意事项
一、高压柜指示灯没电
1.检查操作电源是否正常
2.二次微断开关是否合上
3.高压保险是否安装
二、负荷开关合不上或者合不动
1.接地都是否分开，负荷开关是否分闸到位
2.保护跳闸后，将操作手柄插入负荷开关孔内，逆时针旋转，复位后再合闸
三、高压开关送不上电
1.保护定值过小
2.闭锁机构没有复位
3.检查油变瓦斯继电器内的油位是否下降，低于270，然后打开放进塞，使油位上升，如果达不到有位则是给变压器补油。
四、隔离开关合不到位
1.进线电缆安装时应力太大，应加强固定电缆
2.母排有应力，将应力消除
五、隔离开关无法操作
1.检查闭锁手柄的位置，在不在闭锁分断位置
2.地刀在分位时，才能合隔离开关
五、母线电压不正常
1.检查一次熔断器是否安装
2.电压互感器变比及接线是否正确
