产品介绍

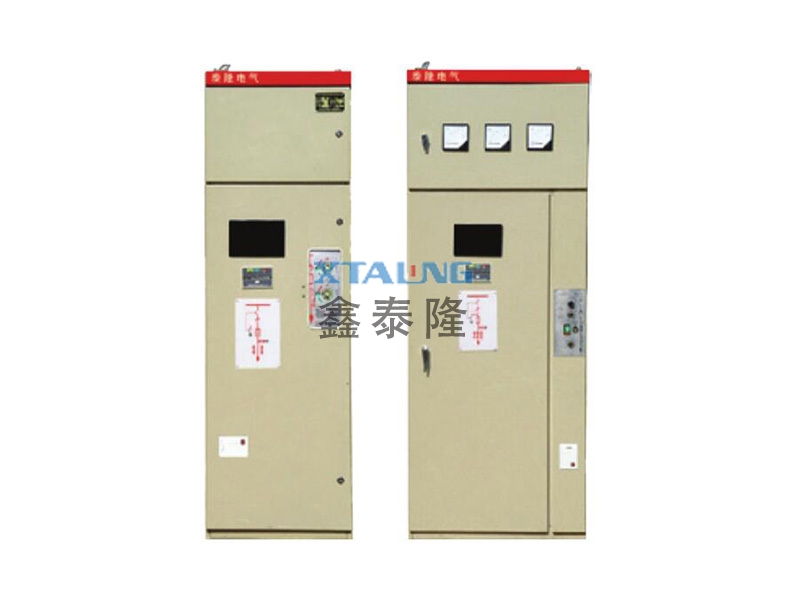

HXGN□-12型单元式交流金属封闭环网开关设备，适用于三相交流50HZ、10KV系统中接受与分配电能，柜内负荷开关可采用FN5、FN11、FN12、FN16、FN21型，该柜非常适合于环网供电或双回路辐射供电系统。也可装入箱式变电站中，是目前城农网改造中的理想设备。环网柜符合GB 3906和DL/T404的要求，具有“五防”功能。并通过了国家高压电器质量监督检测中心全部型式试验。

产品技术特点

(1)环网柜由外壳、真空开关、接地开关、仪表室、母线及其它电气元器件和辅助元件组成。

(2)负荷开关布置在外壳的中上部，外壳由敷铝锌板折边弯后组装而成。

(3)环网柜内三相排列按纵向结构布置，柜体之间的三相母线连接较为方便。

(4)仪表室位于环网柜的上部，室内可装设电流表、电压表、转换开关、指示灯等元件，在仪表室底部可装设二次回路的端子排等。

适用范围

环境温度：最高温度+40℃，最低温度-15℃，且平均温度不大于+35℃。

海拔：不超过1000m。

相对环境湿度：

日平均相对湿度不大于95%;

月平均相对湿度不大于90%;

日平均水蒸气压力不超过2.2kPa;

月平均水蒸气压力不超过1.8kPa。

周围空气：没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、 蒸气和盐雾的污染。

工作场所：来自开关设备和控制设备外部的振动或地动可以忽略。

电磁干扰：在二次系统中感应的电磁干扰的幅值不超过1.6kV。

技术参数

单元柜参数

高压限流熔断器性能、参数见表

避雷器性能参数见表

1. 开箱后的检验

1)用户在开箱前， 应对环网柜的包装及运输过程中有否损伤甚至损坏环网柜进行检查，开箱应在干燥不受淋雨的场所进行;拆箱时注意保护产品，避免损伤。

2)确认外观、元件有无损伤，产品有无积水、凝露、混入异物等现象。

3)铬牌上所标的规格和控制电压等是否与指定内容一致。如果有误，可与本公司联系。

4)使用前请先确认产品的规格及使用环境条件。

5)螺钉有无松动，主回路部分的紧固是否可靠。

6)检查装箱产品与订货单、附属备件与清单是否符合，并做现场记录。

7)在规定的使用条件以外不要使用本产品。以防发生故障，引起事故灾害。

2.搬运和运输

搬运时请用吊装工具。以防发生掉落、碰坏等故障;本产品在运输时，不允许有强烈震动，不允许倒置、翻滚开关。

搬运设备时， 请按下图所示进行吊运。 由于设备的重心在右侧， 放下时要注意设备会向右倾斜。

3.贮存

长期保管时，要注意下述事项并盖上防尘罩(最好不开箱存放，以免碰伤)

存放场所应干燥、通风良好、避免阳光直射。

避开易燃气体、腐蚀性气体及尘埃，严禁与化学药品、酸碱等保存在同一仓库里。

避开温度变化激剧的场所。(温度变化激剧的容易引起结霜， 有降低性能或产生故障的危险)。

在操作之前，请务必确认该产品负荷开关分合闸指示“分”的状态，接地开关分合闸指示“合”的状态。

不能人为地改装或取消安全装置，以免发生安全事故。

4.维修保养

1)在运行五年后，应对环网柜的主回路、接地回路和辅助回路的绝缘水平进行检查;

2)满负荷操作 20 次后，应对开关柜的主回路及开关柜的触头进行检查，并视情况可送制造厂大修;

3)无负荷操作 2000 次后，应对负荷开关的机械特性和机械操作进行检查;

4)检查各部分紧固件，如有松动，应及时紧固;

5)对主回路进行耐压试验;

6)定期检查环网柜是否有不正常情况，一经发现请及时采取措施，其检修周期一般为一年，也可根据用户实际情况制订维护计划;

7)运行人员应熟悉环网柜的所有部分，包括结构性能及安装等;

8)根据不同地区或不同场合的用户，可根据实际情况增加试验、检修项目。

HXGN环网柜常见问题及注意事项

一、高压柜指示灯没电

1.检查操作电源是否正常

2.二次微断开关是否合上

3.高压保险是否安装

二、负荷开关合不上或者合不动

1.接地都是否分开，负荷开关是否分闸到位

2.保护跳闸后，将操作手柄插入负荷开关孔内，逆时针旋转，复位后再合闸

三、高压开关送不上电

1.保护定值过小

2.闭锁机构没有复位

3.检查油变瓦斯继电器内的油位是否下降，低于270，然后打开放进塞，使油位上升，如果达不到有位则是给变压器补油。

四、隔离开关合不到位

1.进线电缆安装时应力太大，应加强固定电缆

2.母排有应力，将应力消除

五、隔离开关无法操作

1.检查闭锁手柄的位置，在不在闭锁分断位置

2.地刀在分位时，才能合隔离开关

五、母线电压不正常

1.检查一次熔断器是否安装

2.电压互感器变比及接线是否正确
