光伏发电专用组合式变压器、预装式变电站

产品世界 Products

产品名称

光伏发电专用组合式变压器、预装式变电站

所属分类
在线询价

咨询热线

0373-5881182

产品介绍
产品说明书
常见问题
售后服务

  产品介绍

  我公司光伏发电箱式变电站产品是针对光伏发电的特殊性要求研发推出的新型升压设备,是集升压变压器、光伏限流熔断器、负荷开关、低压开关柜及相应辅助设备于一体的专用电力设备,它是将光伏发电组发出的低电压升高后,经高压电缆线路向上输出电能,是光伏发电系统的理想配套设备。

  结构特点

  方案一:美变结构

  箱变结构分为变压器本体、高压室、低压室、检测室、开关操作室和熔断器室六个部分,可按“目字型或“品字型排列。

  高压侧采用终端型负荷开关加熔断器保护,熔断器为全范围限流型保护熔断器。

  负荷开关和熔断器安装在变压器油箱内,利用变压器的绝缘油作为绝缘介质和散热介质,整体上具有结构紧致、散热性能好等优点。

  高压侧出线采用高压干式套管支撑铜母线结构,可方便多根电缆线连接。低压侧出线可直接出线或按用户要求配置低压出线方案。

  箱变门采用防风型铰链,箱体上所有的门向外开,开启角度不小于90度,并设有定位装置。门都有密封措施,装有门封条,具有缓冲功能,并装有门把手,暗闩能防雨、防堵、防锈和防破坏。

  箱体为密封防盗结构,采用隐蔽式高强度螺栓及耐油腈橡胶垫圈密封箱盖,整个箱体无外漏可拆卸螺栓。

  箱体采用不锈钢板制作,油漆为进口汽车漆,全部采用焗漆方式,防烟雾、防潮热、防霉菌、户外耐候性能强。光伏发电站所处区域温度低、温差大、湿度大、多风沙,箱变具有合理的防护结构,防尘结构以及耐低温性能,能满足恶劣环境下正常安全运行要求。

  方案二、华变结构

  1、箱变分为高压室、低压室以及变压器三个部分,安装“目”字型排列。除变压器散热片和器身敞露在箱体外部,其余所有带电间隔均密封在独立的隔室内。各室内用隔板隔离成独立的间隔,并在箱体内设有下入孔,方便安装及维修。

  2、箱体内外表面平整,无锈蚀、涂层脱落及磕碰损伤现象,涂料层牢固均匀,无明显反差反光。

  3、箱体基座和所有外露金属件均进行防腐、防锈处理,并喷涂耐久的防护层。

  4、箱体顶盖装设防雨的密封盖板和防雨檐,双层结构的箱体顶盖能防止热辐射。

  5、箱变门的设计尺寸与所装用的设备尺寸相配合,箱变门采用内铰链,箱体上所有的门向外开,开启角度大于90°。

  6、箱体釆用不锈钢板制作,防湿热、防霉菌、户外耐候性能强。光伏发电站所处区域温度低、温差大、湿度大、多风沙,箱变具备合理的防护结构,防尘结构以及耐低温性能,能满足恶劣环境条件下正常安全运行要求。

  方案三、欧变结构

  1、箱变分为高压室,低压室以及变压器三个部分,按照“目”字型排列。

  2、光伏预装式变电站的变压器主要采用立体卷铁心干式变压器,性能符合低损耗节能型变压器要求。

  3、箱体内外表面平整、无锈蚀,涂层脱落和磕碰损伤现象,涂料层牢固均匀,无明显反差反光。

  4、箱体基座和所有外露金属件均进行防腐、防锈处理,并喷涂耐久的防护层。

  5、箱体顶盖装设防雨的密封盖板和防雨檐,双层结构的箱体顶盖能防止热辐射。

  6、箱变门的设计尺寸与所装用的设备尺寸相配合,箱变门采用内铰链,箱体上所有的门向外开,开启角度大于90°。

  7、箱体釆用不锈钢板制作,防湿热、防霉菌、户外耐候性能强。光伏发电站所处区域温度低、温差大、湿度大、多风沙,箱变具备合理的防护结构,防尘结构以及耐低温性能,能满足恶劣环境条件下正常安全运行要求。

  适用范围

  适用于三相、50Hz、35kV级以下的电力系统中,是中小型变电站的主要变电设备,供工农业配电、动力和照明用。

  技术参数

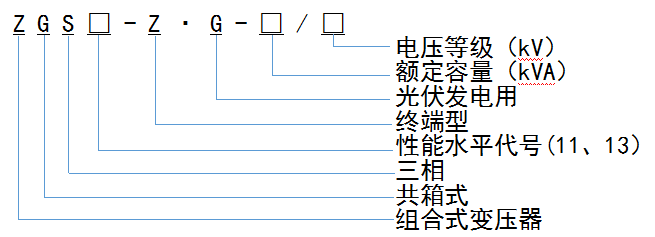

  型号说明:

  方案一:组合式变压器(美变结构)

  方案二:高压/低压预装式变电站(华变结构)

未找到相应参数组,请于后台属性模板中添加

资料正在整理中......

  泰隆电力知识库

  朋友们都了解变压器吗?我们都知道变压器在不同的环境下,它的用途也有所不同。今天就给大家来讲讲关于变压器容量的计算方式,看看是怎样计算的。

  变压器容量计算 变压器容量计算公式是什么

  其实变压器是变换交流电压、交变电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流)。接下来

们就来看看变压器容量的计算方式。

  一、常规方法:根据《电力工程设计手册》,变压器容量应根据计算负荷选择,对平稳负荷供电的单台变压器,负荷率一般取85%左右。 即:β=S/Se 式中:S———

计算负荷容量(kVA);Se———变压器容量(kVA);β———负荷率(通常取80%~90%)。

  二、计算负载的每相最大功率:将A相、B相、C相每相负载功率独立相加,如A相负载总功率10KW,B相负载总功率9KW,C相负载总功率11KW,取最大值11KW。(注:单相

每台设备的功率按照铭牌上面的最大值计算,三相设备功率除以3,等于这台设备的每相功率。)例如:C相负载总功率 = (电脑300W X 10台)+(空调2KW X 4台)= 11KW

  三、计算三相总功率:11KW X 3相 = 33KW(变压器三相总功率)

  三相总功率 / 0.8,这是最重要的步骤,目前市场上销售的变压器90%以上功率因素只有0.8,所以需要除以0.8的功率因素。

  33KW / 0.8 = 41.25KW(变压器总功率)

  41.25KW / 0.85 = 48.529KW(需要购买的变压器功率) ,那么在购买时选择50KVA的变压器就可以了。

  注意问题:首先变压器的额定容量,应该是变压器在规定的使用条件下,能够保证变压器正常运行的最大载荷视在功率;然后这个视在功率就是变压器的输出功率,

也是变压器能带最大负载的视在功率; 并且变压器额定运行时,变压器的输出视在功率等于额定容量;变压器额定运行时,变压器的输入视在功率大于额定容量
