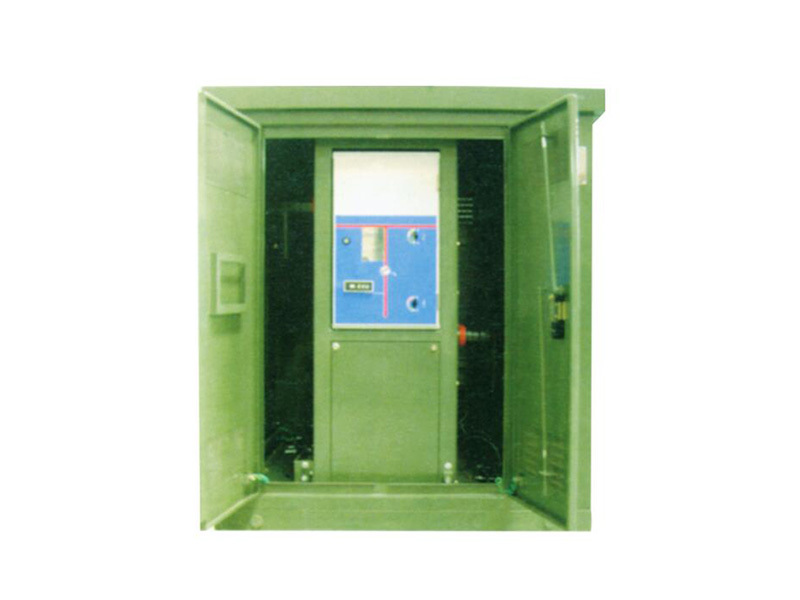

高压户外电缆分接箱
高压户外电缆分接箱
高压户外电缆分接箱
高压户外电缆分接箱

高压户外电缆分接箱

所属分类：

中压配电设备

在线询价

咨询热线

0373-5881182

  • 产品描述
  • 产品说明书
  • 常见问题
  • 售后服务

    　　产品介绍

    　　DFW□-12系列高压户外电缆分支箱用于交流50HZ、额定电压12KV、电缆进出线的户外配电网中，广泛用于工业园区、居民小区、商业中心以及矿区、机场、铁路、港区、电站等配电网，特别适用城市电网改造工程。

    　　产品技术特点

    　　(1)全绝缘、全密封、全防护、全工况。

    　　(2)抗洪水、抗污秽、抗凝露、抗凝霜、耐腐蚀。

    　　(3)体积小、结构紧凑、安装简单、操作方便。

    　　(4)可安装带电指示器，提示操作人员线路带电。

    　　(5)可安装电缆型故障指示器，便于迅速查找电缆故障。

    　　(6)有多种箱体材质可选择：普通钢配军品绿色、镜面不锈钢、不锈钢配军品绿色。

    　　适用范围

    　　(1)海拔高度≤1000m。

    　　(2)环境温度：一25℃~+40℃。

    　　(3)日相对湿度平均值不超过95%;月相对湿度平均值不超过90%。

    　　(4)抗震能力：8度。

    　　(5)无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。

  • 　　1. 开箱后的检验

    　　开箱后检查下述项目：

    　　1)用户在开箱前， 应对电缆分接箱的包装及运输过程中有否损伤甚至损坏电缆分接箱进行检查，开箱应在干燥不受淋雨的场所进行;拆箱时注意保护产品，避免损伤。

    　　2)确认外观、元件有无损伤，产品有无积水、凝露、混入异物等现象。

    　　3)铬牌上所标的规格和控制电压等是否与指定内容一致。如果有误，可与本公司联系。

    　　4)使用前请先确认产品的规格及使用环境条件。

    　　5)螺钉有无松动，主回路部分的紧固是否可靠。

    　　6)检查装箱产品与订货单、附属备件与清单是否符合，并做现场记录。

    　　7)在规定的使用条件以外不要使用本产品。以防发生故障，引起事故灾害。

    　　2.搬运和运输

    　　搬运时请用吊装工具。以防发生掉落、碰坏等故障;本产品在运输时，不允许有强烈震动，不允许倒置、翻滚开关。

    　　3.贮存

    　　长期保管时，要注意下述事项并盖上防尘罩(最好不开箱存放，以免碰伤)

    　　存放场所应干燥、通风良好、避免阳光直射。

    　　避开易燃气体、腐蚀性气体及尘埃，严禁与化学药品、酸碱等保存在同一仓库里。

    　　避开温度变化激剧的场所。(温度变化激剧的容易引起结霜， 有降低性能或产生故障的危险)。

    　　在操作之前，请务必确认该产品负荷开关分合闸指示“分”的状态，接地开关分合闸指示“合”的状态。

    　　不能人为地改装或取消安全装置，以免发生安全事故。

    　　4.维修保养

    　　1)在运行五年后，应对电缆分接箱的绝缘水平进行检查;

    　　2)对主回路进行耐压试验;

    　　3)定期检查电缆分接箱是否有不正常情况，一经发现请及时采取措施，其检修周期一般为一年，也可根据用户实际情况制订维护计划;

    　　4)运行人员应熟悉电缆分接箱的所有部分，包括结构性能及安装等;

    　　5)根据不同地区或不同场合的用户，可根据实际情况增加试验、检修项目。

  • 　　1)电缆搭接处故障处理

    　　目前配网中主要采用三芯电缆，在电缆搭接时需要核对相位，然后分别固定，而在固定之前往往需要加以外力对单相电缆进行扭转，因此在安装之后因扭转所产生

    的内部应力会逐渐释放，产生力矩作用在电缆搭接的套管处，安装时一方面要克服接线端子平面从倾斜到平行的扭转力，另一方面是一定要使用力矩扳手，按照产品安

    装工艺规定的力矩值对螺栓进行紧固，避免工作人员使用普通扳手，凭感觉和经验对螺栓进行紧固。

    　　2)电缆三芯分相施工存在的问题及注意事项

    　　1. 应确保在距离电缆终端大于1.2m处进行分相处理。因为电缆分接箱与T型电缆接头安装的相间距离狭小，从电缆分接箱出线套管至三芯电缆分相后长度不足1.2m

    ，两个边相电缆的应力锥下部往往处于电缆弯曲的部分，直接影响了接头应力锥和电缆本体的接触，而此处正是T型电缆接头与电缆装配的做关键部分。

    　　2. 不要按传统电缆三芯分相施工方法将三相电缆的半导电层和铜屏蔽层切去，因为电缆的半导电层要与T型电缆接头的半导体层接触，否则电缆半导体层与T型电缆

    接头应力锥之间的电缆表面会产生感应电位差，该段电缆部位因对接地线放电，灼伤热缩套管破坏绝缘甚至烧毁。

    　　3. 电缆分相处理时，将三相电缆分别于电缆分接箱套管端口端子对其，中间相电缆应锯短，保证三相电缆长度合适、齐平，防止因过长或过短相电缆产生较大的推

    力或拉力。导致固定的T型电缆接头与电缆或电缆分接箱出线套管接触不良，避免电缆分接箱出线套管因受力导致漏气。

    　　4. 电缆分接箱基础内必须安装电缆固定支架，电缆三芯分相处以下在电缆固定支架上进行固定处理，同时应采取措施保证三叉头在接线柱的正下方，确保不发生在

    电缆分接箱内电缆及附件受到下拉力，这样可以有效避免电缆分接箱出线套管因受力导致漏气的发生。

    　　3)电缆终端施工问题

    　　电缆终端施工必须严格按照预制式电缆附件安装说明剥削尺寸进行，不同生产厂家的T型电缆接头产品要求的电缆终端施工尺寸略有不同，不能按照传统电缆终端装

    配尺寸或其他厂家的剥削尺寸进行施工。

  • 资料正在整理中......
