户内铠装移开式交流金属封闭开关设备

所属分类:

  • 产品描述
  • 产品说明书
  • 常见问题
  • 售后服务

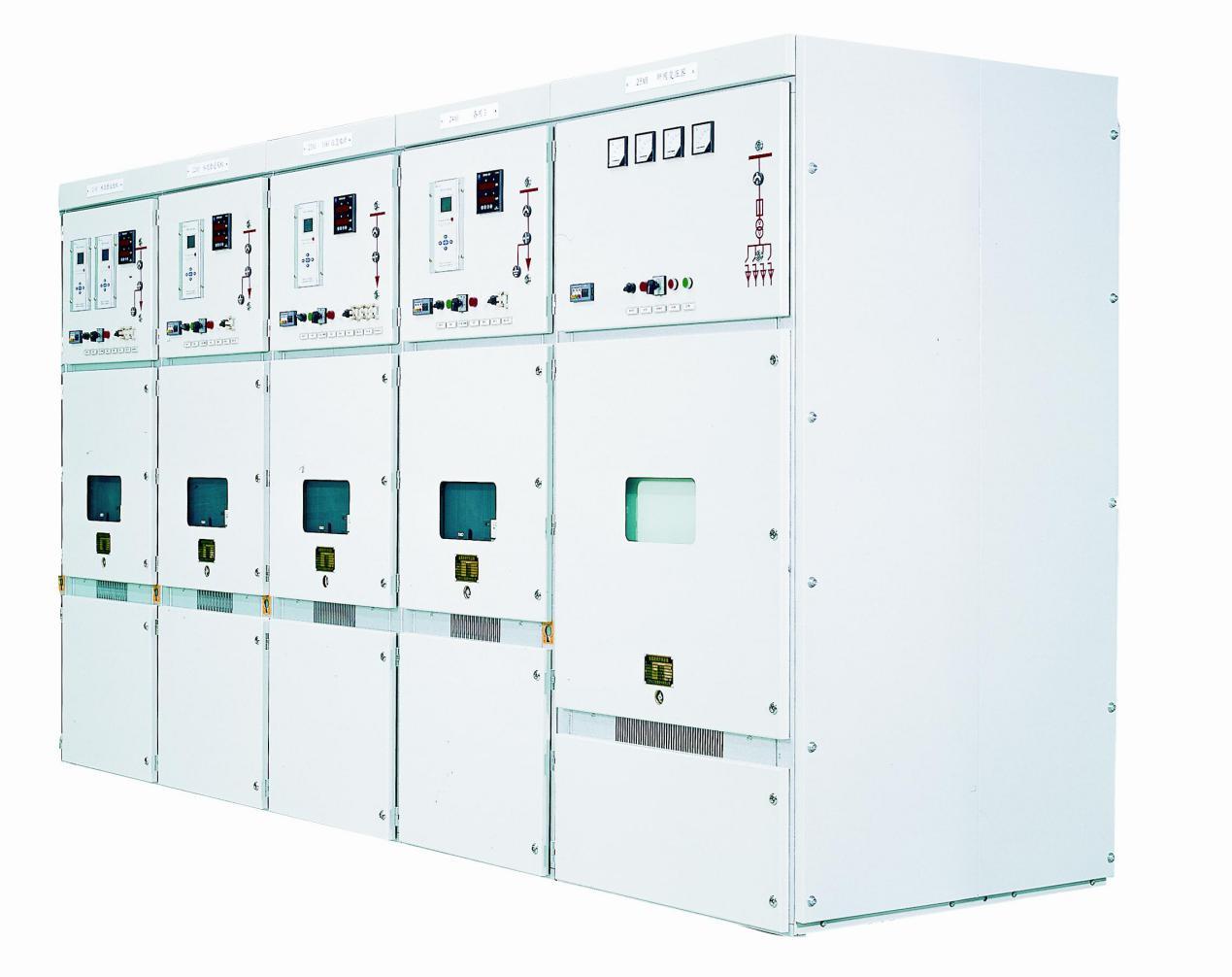

      产品介绍

      KYN28A—12型铠装移开式交流金属封闭开关设备(以下简称KYN28-12开关柜),适用于 3.6~12kV 三相交流 50Hz 单母线分段系统的成套配电装置,具有“五防”功能。主要用于发电厂、工矿企事业配电以及电力系统的二次发配电所的受电、送电及大型高压电动机的起动等,对其实行控制、保护、监测之用。本开关柜满IEC60298、GB3906 等标准要求,具有防止带负荷推拉断路器手车、防止误分误合断路 器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,可配用真空断路器,实为一种性能优越的配电装置。开关柜的可移开部分可配置真空断路器和真空接触器等元器件。

      产品技术特点

      (1).柜体结构采用敷铝锌板经多重折弯组装而成。

      (2).各小室均完全金属铠装及分隔。

      (3).设备的操作在柜门关闭状态下进行。

      (4).柜壳密封性好,防止设备受杂物和虫害侵入。

      (5).更换断路器非常简单,手车互换性好。

      (6).柜体可靠墙安装,柜前维修,减少占地面积。

      (7).电缆室有充裕空间,可联接多根电缆。

      (8).透过面板门,极易观察到电缆室安装情况。

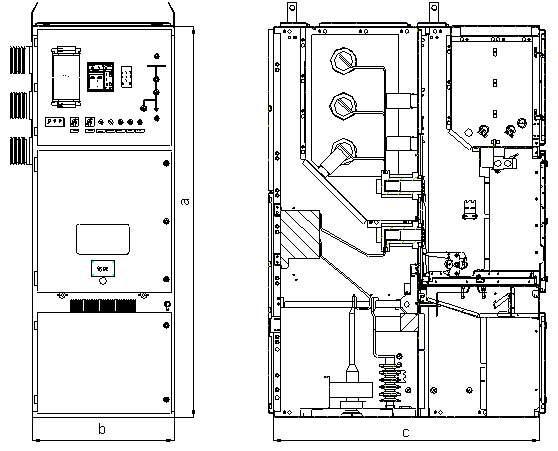

      产品结构

      开关柜由固定的柜体和可抽出式部件(简称小车)两大部分组成。柜的外壳和各功能单元的隔板选用敷铝锌钢板,经多重折边工艺装配组合而成。开关柜由接地的钢板分隔成断路器室、母线室、电缆室、低压室。各高压小室均设有独立的通向柜顶的排气通道。当断路器或母线发生内部故障电弧时,伴随电弧的出现,开关柜内部气压升高,顶部的压力释放金属板将被自动打开,排出气体并释放压力,确保开关柜不被破坏及保护操作人员的安全。

      ● 抽出式小车

      小车骨架用冷轧钢板经数控机床加工后组装而成。根据用途,小车可分为断路器小车、电压互感器小车、计量小车、隔离小车、熔断器小车、避雷器小车等,同种规格的小车可以自由互换。小车在柜内有“隔离/试验”和“工作”位置,每一位置均设有定位装置,以保证小车联锁可靠,在移动小车时,首先解除联锁,且确保断路器在小车移动之前处于分闸状态。

      小车设有手动操作机构。带有弹簧触头系统的一次动触头装在断路器的极柱上,当小车刚进入开关柜时的锁定位置即是“隔离/试验”位置, 此时小车通过底盘车底部的接地铜排已可靠地连接到开关柜的接地系统。透过门上的观察窗能看到小车在柜内的位置。断路器的弹簧机构的控制和其分合闸等指示器均设在小车的面板上,以方便操作。其它类型的小车也具有类似性能。

      ● 断路器隔室

      在断路器隔室内安装了特定的导轨,供小车在“工作”位置和“隔离/试验”位置之间移动。活门由金属板制成,安装在断路器室的后壁上。断路器室与主母线室和电缆室间的隔板上安装有主回路静触头盒,当小车在“隔离/试验”位置时,主回路静触头与动触头被活门隔离;当小车进入“工作”位置时,活门自动打开,使动、静触头顺利接通。开关柜能在柜门关闭的情况下通过摇把操作小车,通过观察窗可以看到小车在柜内所处的位置。若是断路器小车,能看到断路器的合分状态以及储能/释能状态。

      ● 电缆联接隔室

      电缆隔室内安装电流互感器、电压互感器、接地开关及避雷器。其门上装有可靠的联锁装置。

      ● 防止误操作联锁装置

      开关柜具有可靠的联锁装置,为操作人员与设备提供可靠的安全保障,其功能如下:a)当接地开关处于分闸位置时,小车才能从“隔离/试验”位置移至“工作”位置;断路器隔室电缆联接隔室防止误操作联锁装置 b)当小车处于“隔离/试验”位置时,接地开关才能进行分合闸操作; c)断路器小车只有在“试验”或“工作”位置时,才能分合断路器; d)断路器在合闸状态下,断路器小车不能从“隔离/试验”位置移动到“工作”位置或从“工作”位置移动到“隔离/试验”位置; e)小车在“工作”位置时,二次插件被锁定不能拔下; f)通过机械联锁和电气联锁使电缆室后门在接地开关关合时才能打开;反过来电缆室后门关好后才能分接地开关,且只有当电缆室后门关好后断路器才能合闸。



      特殊工作条件

      对特殊工作条件,必须向制造厂咨询。制造厂与用户应就特殊工作条件取得一致意见。

      1、已考虑安装场所的海拔高于1000m时,空气介质强度的降低对绝缘水平的影响。

      2、若环境温度超出极限值,在母线和分支母线的设计上加以补偿或限制载流量。在柜内安装通风装置将有利于开关柜的散热。

      注意事项:

      若开关柜运行地区的湿度较高,温度波动速度较快且幅度较大,开关柜在这种气候环境下运行,就有凝露的危险,因此开关柜在备用和运行状态下,用户应保证加热器全天侯投入!但在大电流运行中,可以不投入。

      开关柜电气参数

    额定电压 kV 12
    额定绝缘水平 1min工频耐压(有效值) kV 42
    雷电冲击耐压(峰值) kV 75
    额定频率 Hz 50
    主母线额定电流 A 630,1250,1600,2000,2500,3150,4000
    分支母线额定电流 A 630,1250,1600,2000,2500,3150,4000*
    4秒热稳定电流(有效值) kA 16,20,25,31.5,40**
    额定动稳定电流(峰值)*** kA 40,50,63,80,100

      *需装备通风装置 **40 kA为3秒 ***仪用互感器的短路容量应单独考虑

      耐内部故障电弧性能

      KYN28-12开关柜在设计上已考虑到开关柜内部故障电弧的问题,根据GB3906和IEC298进行了严格的试验,能有效地保证设备及操作人员的安全。

      适用范围

      KYN28A-12铠装移开式交流金属封闭开关设备,于三相交流50HZ、12kV电力系统,主要应用于发电厂、变电所及工矿企业、铁路运输、高层建筑的变配中作为接受和分配电能之用。

      技术参数

      开关设备技术参数:

    项 目 单位 数 据
    额 定 电 压 kV 12
    额 定 频 率 Hz 50—60
      额定绝缘水平 1min 工频耐受电压 kV 42(相间、相对地) 48(隔离断口)
    雷电冲击耐受电压 kV 75(相间、相对地) 85(隔离断口)
    主 母 线 额 定 电 流 A 630、1250、1600、2000、2500、3150
    额 定 短 时 耐 受 电 流(4S) kA 16、25、31.5、40
    额 定 峰 值 耐 受 电 流 kA 40、63、80、100

      VS1系列真空断路器技术参数:

    项 目 单 位 数 据
    VD4 VS1
    额 定 电 压 kV 12
    额定绝缘 水平 1min 工频耐受电压 kV 42
    雷电冲击耐受电压 kV 75
    额 定 频 率 Hz 50—60
    额 定 电 流 A 630、1250、1600、2000、2500、3150、
    4000
    额定对称短路开断电流(有效值) kA 25、31.5、40
    4S 热稳定电流(有效值) kA 25、31.5、40
    额定动稳定电流(峰值) kA 63、80、100
    机械寿命 20000,
    额定电流 1600~3150A 时,为 10000
    自动重合闸操作顺序   分—0.3s—合分—3 min—合分
    非自动重合闸操作顺序   分—180s—合分—180s—合分
    合 闸 时 间 ms 50~80 ≤70
    分 闸 时 间 ms 40~60 ≤50
    燃 弧 时 间 ms 10~15 ≤15
    开 断 时 间 ms 50~75 ≤60

      当断路器用于控制3~10kV电动机时,若起动电流小于600A,必须加金属氧化物避雷器,其具体要求由用户与制造厂联系协商;当断路器用于开断电容器组时,电容器组的额定电流不应大于断路器额定电流的80%。

  •   1. 开箱后的检验

      开箱后检查下述项目:

      1)用户在开箱前,应对开关柜的包装及运输过程中有否损伤甚至损坏开关柜进行检查,开箱应在干燥不受淋雨的场所进行;拆箱时注意保护产品,避免损伤。

      2)确认外观、元件有无损伤,产品有无积水、凝露、混入异物等现象。

      3)铬牌上所标的规格和控制电压等是否与指定内容一致。如果有误,可与本公司联系。

      4)使用前请先确认产品的规格及使用环境条件。

      5)螺钉有无松动,主回路部分的紧固是否可靠。

      6)检查装箱产品与订货单、附属备件与清单是否符合,并做现场记录。

      7)在规定的使用条件以外不要使用本产品。以防发生故障,引起事故灾害。

      2.搬运和运输

      搬运时请用吊装工具。以防发生掉落、碰坏等故障;本产品在运输时,不允许有强烈震动,不允许倒置、翻滚开关。

      搬运设备时,请按下图所示进行吊运。由于设备的重心在右侧,放下时要注意设备会向右倾斜。

      3.贮存

      长期保管时,要注意下述事项并盖上防尘罩(最好不开箱存放,以免碰伤)

      存放场所应干燥、通风良好、避免阳光直射。

      避开易燃气体、腐蚀性气体及尘埃,严禁与化学药品、酸碱等保存在同一仓库里。

      避开温度变化激剧的场所。(温度变化激剧的容易引起结霜,有降低性能或产生故障的危险)。

      在操作之前,请务必确认该产品断路器分合闸指示“分”的状态,接地开关分合闸指示“合”的状态。

      不能人为地改装或取消安全装置,以免发生安全事故。

      4.维修保养

      1)在运行五年后,应对开关柜的主回路、接地回路和辅助回路的绝缘水平进行检查;

      2)满负荷操作20次后,应对开关柜的主回路及开关柜的触头进行检查,并视情况可送制造厂大修;

      3)无负荷操作2000次后,应对负荷开关的机械特性和机械操作进行检查;

      4)检查各部分紧固件,如有松动,应及时紧固;

      5)对主回路进行耐压试验;

      6)定期检查开关柜是否有不正常情况,一经发现请及时采取措施,其检修周期一般为一年,也可根据用户实际情况制订维护计划;

      7)运行人员应熟悉开关柜的所有部分,包括结构性能及安装等;

      8)根据不同地区或不同场合的用户,可根据实际情况增加试验、检修项目。

  •   常见问题及注意事项

      一、高压柜指示灯没电

      1.检查操作电源是否正常

      2.二次微断开关是否合上

      3.高压保险是否安装

      4.直流屏电源是否正常,

      三、高压开关送不上电

      1.保护定值过小

      3.检查油变瓦斯继电器内的油位是否下降,低于270,然后打开放进塞,使油位上升,如果达不到有位则是给变压器补油。

      四、手车不能摇进摇出

      1.断路器没有分闸

      2.地刀开关在合位

      五、手车断路器不能合闸

      1.手车位置不到位。必须在工作位置和试验位置时才能合闸

      2. 闭锁线圈烧坏。更换线圈

      五、母线电压不正常

      1.检查一次熔断器是否安装

      2.电压互感器变比及接线是否正确
