KYN61-40.5型铠装移开式金属封闭开关设备
KYN61-40.5型铠装移开式金属封闭开关设备

KYN61-40.5型铠装移开式金属封闭开关设备

所属分类：

中压配电设备

在线询价

咨询热线

0373-5881182

  • 产品描述
  • 产品说明书
  • 常见问题
  • 售后服务

    　　产品介绍

    　　KYN61-40.5铠装移开式交流金属封闭开关设备系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配50Hz、35kV电网的三相电能之用，对电路起到控制、保护和检测等功能，还可以用于频繁操作的场所，具备完善的“五防”功能。

    　　电气五防为:

    　　1、防止带负荷分、合隔离开关。(断路器、负荷开关、接触器合闸状态不能操作隔离开关。)

    　　2、防止误分、误合断路器、负荷开关、接触器。(只有操作指令与操作设备对应才能对被操作设备操作)

    　　3、防止接地开关处于闭合位置时关合断路器、负荷开关。(只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合)

    　　4、防止在带电时误合接地开关。(只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关)

    　　5、防止误入带电室。(只有隔室不带电时，才能开门进入隔室)电气二次防误闭锁与微机防误闭锁共同运行的必要性开关柜应具有五防的功能：开关柜机械五防联锁。即防止误分误合断路器;防止带负荷推入或拉出断路器小车隔离插头;防止带电合接地开关;防止接地开关在合闸位置送电;防止误入带电间隔。具体要求如下：

    　　a 断路器在合闸位置时，断路器手车拉不出。

    　　b 断路器在合闸状态下，断路器手车不能从实验位置推入。

    　　c 断路器手车在运行位置时，接地开关不能合闸。

    　　d 接地开关在合闸或分闸未到位时，断路器手车不能从实验位置推入。

    　　e 断路器手车一次隔离插头不到位，断路器不能合闸。

    　　f 断路器手车在移动过程中，断路器不能合闸。

    　　g 断路器手车与控制回路插头应闭锁。当断路器手车处于工作控制回路的插头不能拔出。

    　　h 接地开关处于合闸状态时，断路器手车不能从试验位置推进工作位置。

    　　i 接地开关处于合闸状态下，电缆室门才能被打开;带电时，电缆室门不准打开。

    　　j 带电显示与接地开关闭锁。

    　　k 断路器应有防跳功能，在一次指令下只能合闸一次。

    　　产品技术特点

    　　(1)柜体采用优质冷轧钢板组装而成，精度高，易于批量生产。

    　　(2)配用型复合绝缘真空断路器，断路器采用手车落地式结构，并具有互换性好，更换简单的特点。

    　　(3)手车架中装有丝杆螺母推进机构可轻松移动手车，并能防止误操作而损坏推进机构。

    　　(4)操作均在柜门关闭状态下进行。

    　　(5)主开关、手车、柜体之间的联锁均采用强制性机械闭锁方式，满足"五防"功能。

    　　(6)断路器室、母线室和电缆室上方均设有泄压盖板。

    　　(7)主回路采用绝缘母线，相间及连接头配用阻燃材料注塑而成的绝缘套，主母线为分段母线，相邻柜间;用母线套管隔开，能有效防止事故蔓延。

    　　(8)电缆室空间充裕、可连接多根电缆。

    　　适用范围

    　　主要应用于发电厂、变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电路实行控制、保护和检测。

    　　主要技术参数

    　　额定电压：40.5KV

    　　额定短时耐受电流(4S):20/25/31.5 KA

    　　额定短路开断电流：20/25/31.5 KA

    　　额定峰值耐受电流：50/63/80 KA

    　　额定短路关合电流：50/63/80 KA

    　　额定电流：1250-2500 A

    　　防护等级：IP4X A

    　　外形尺寸(宽*深*高)1400*2800(3000)*2800(括号内数字为SF6手车方案)

  • 　　1. 开箱后的检验

    　　开箱后检查下述项目：

    　　1)用户在开箱前， 应对开关柜的包装及运输过程中有否损伤甚至损坏开关柜进行检查，开箱应在干燥不受淋雨的场所进行;拆箱时注意保护产品，避免损伤。

    　　2)确认外观、元件有无损伤，产品有无积水、凝露、混入异物等现象。

    　　3)铬牌上所标的规格和控制电压等是否与指定内容一致。如果有误，可与本公司联系。

    　　4)使用前请先确认产品的规格及使用环境条件。

    　　5)螺钉有无松动，主回路部分的紧固是否可靠。

    　　6)检查装箱产品与订货单、附属备件与清单是否符合，并做现场记录。

    　　7)在规定的使用条件以外不要使用本产品。以防发生故障，引起事故灾害。

    　　2.搬运和运输

    　　搬运时请用吊装工具。以防发生掉落、碰坏等故障;本产品在运输时，不允许有强烈震动，不允许倒置、翻滚开关。

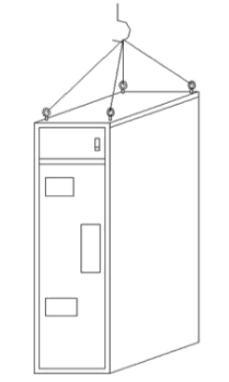

    　　搬运设备时， 请按下图所示进行吊运。 由于设备的重心在右侧， 放下时要注意设备会向右倾斜。

    　　3.贮存

    　　长期保管时，要注意下述事项并盖上防尘罩(最好不开箱存放，以免碰伤)

    　　存放场所应干燥、通风良好、避免阳光直射。

    　　避开易燃气体、腐蚀性气体及尘埃，严禁与化学药品、酸碱等保存在同一仓库里。

    　　避开温度变化激剧的场所。(温度变化激剧的容易引起结霜， 有降低性能或产生故障的危险)。

    　　在操作之前，请务必确认该产品断路器分合闸指示“分”的状态，接地开关分合闸指示“合”的状态。

    　　不能人为地改装或取消安全装置，以免发生安全事故。

    　　4.维修保养

    　　1)在运行五年后，应对开关柜的主回路、接地回路和辅助回路的绝缘水平进行检查;

    　　2)满负荷操作 20 次后，应对开关柜的主回路及开关柜的触头进行检查，并视情况可送制造厂大修;

    　　3)无负荷操作 2000 次后，应对负荷开关的机械特性和机械操作进行检查;

    　　4)检查各部分紧固件，如有松动，应及时紧固;

    　　5)对主回路进行耐压试验;

    　　6)定期检查开关柜是否有不正常情况，一经发现请及时采取措施，其检修周期一般为一年，也可根据用户实际情况制订维护计划;

    　　7)运行人员应熟悉开关柜的所有部分，包括结构性能及安装等;

    　　8)根据不同地区或不同场合的用户，可根据实际情况增加试验、检修项目。

  • 　　一、高压柜指示灯没电

    　　1.检查操作电源是否正常

    　　2.二次微断开关是否合上

    　　3.高压保险是否安装

    　　4.直流屏电源是否正常，

    　　三、高压开关送不上电

    　　1.保护定值过小

    　　3.检查油变瓦斯继电器内的油位是否下降，低于270，然后打开放进塞，使油位上升，如果达不到有位则是给变压器补油。

    　　四、手车不能摇进摇出

    　　1.断路器没有分闸

    　　2.地刀开关在合位

    　　五、手车断路器不能合闸

    　　1.手车位置不到位。必须在工作位置和试验位置时才能合闸

    　　2. 闭锁线圈烧坏。更换线圈

    　　五、母线电压不正常

    　　1.检查一次熔断器是否安装

    　　2.电压互感器变比及接线是否正确
