    　　产品介绍

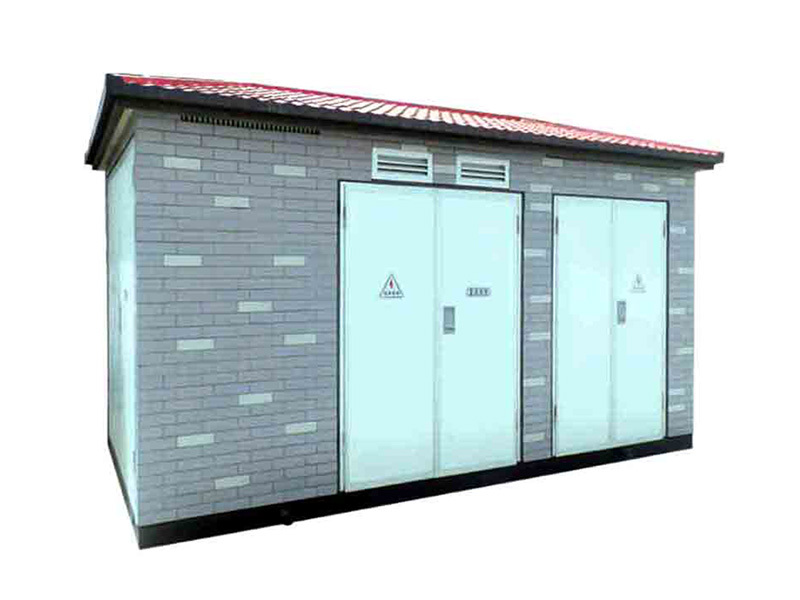

    　　能源转型是当今全球能源发展的大趋势，世界各国都将发展可再生能源作为推动未来能源转型的重点。随着我国大力发展核能、风电、光伏等新能源，积极实施清洁替代和电能替代，公司把握新型变电站技术发展趋势，开展了新能源领域预装式变电站的关键技术研究。新能源预装式变电站已成为公司新型系列化成熟产品。

    　　新能源预装式变电站其由风力(太阳能)发电用组合式变压器，是将升压变压器器身、开关设备、高压限流熔断器、分接开关、二次智能化系统和EPS不间断电源系统及相应辅助设备集合与一体的静电变电设备。产品设计吸取了国内外预装式变电站的先进技术，并兼顾我国的国情特点：装配有中央闭锁单元，满足“五防”要求，操作可靠;外壳采用环保型非金属或复合板外壳，具有耐冲击，防腐蚀，使用寿命长。并采用景致设计，使外观与周边环境协调，达到美化市容的作用。

    　　通过在工厂内完成制造、组装、配线、调试等工作，整体运输至工程现场，就位安装于基础上，实现变电站的整站预制。针对风力(太阳能)发电的特殊性，为用户提供合理的解决方案，是风力(太阳能)发电机组理想的配套升压变压器

    　　功能特点

    　　新能源预装式变电站具有的施工周期短、节约总投资、节省土地面积、施工质量易于控制、抵抗地质灾害能力强、后期扩建方便、安全可靠性高、服务接口少和易于环境协调等特点。

    　　适用范围

    　　广泛应用与新能源领域光伏、风电升压站;城市中心变电站;城乡农网改造变电站;以及高海拔、塌陷区、偏远地区等各种变电站建设和使用环境。

    　　技术参数

    序号 名称 单位 参数
    1 额定容量 KVA 630-3400
    2 额定电压 KV 35-38.5
    3 高压分接范围   ±2×2.5%
    4 联结组编号   Dyn11,Dyn11yn11,
    ynd11d11
    5 工作耐压 KV 85
    6 雷电冲击耐压 KV 200
    7 熔断器额定最大开断电流 KA 31.5
    8 负荷开关 A 300,600
    9 噪音水平 dB ≤55
    10 防护等级   IP54
    11 额定频率 HZ 50



  • 　　安装、使用及维护

    　　1、 图4为箱式变基础参考图，用户也可根据需要自行设计。

    　　2、 在箱式变基础的一侧或四周埋设好接地极，变压器接地与防雷接地可以公用一个接地系统。引至箱式变基础平台的接地引线应不少于两根，并确保接地电阻R≤4Ω。

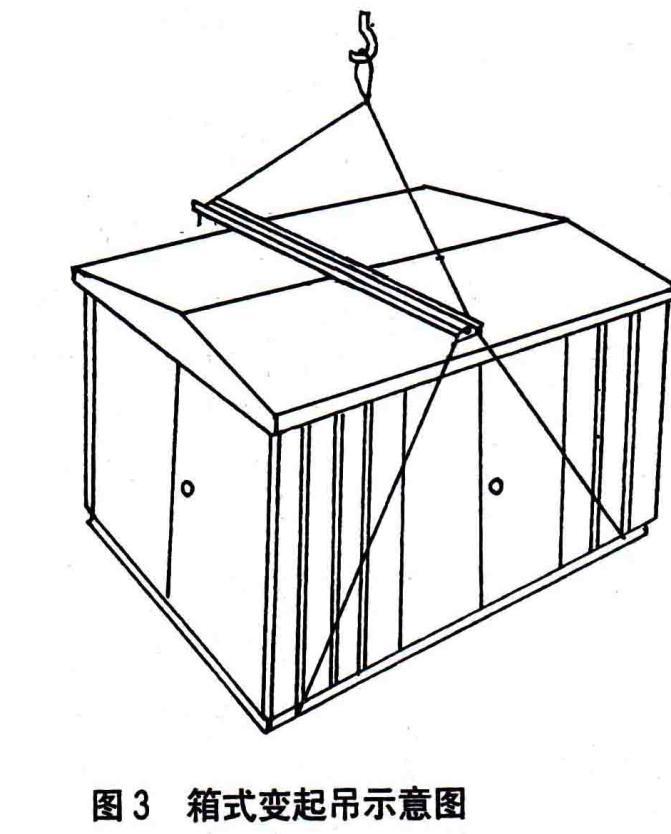

    　　3、 箱式变应采用专用工具底部起吊，如图3所示，注意吊装标记。

    　　4、 箱式变底座与基础之间缝隙用水泥砂浆抹封，以免雨水进入电缆室。

    　　5、 电缆进入电缆室后，电缆与穿管之间的缝隙须密封防水。

    　　6、 箱式变在安装维修后，在投入运行前应检查下列项目：

    　　a、成套装置内是否清洁;

    　　b、操作机构是否灵活;

    　　c、主要电器通断是否灵活可靠;

    　　d、仪表与互感器的匹配是否正确，接线及极性是否正确;

    　　e、电器辅助接点的通断回路是否可靠、准确;

    　　f、所有电器安装螺母是否紧固;

    　　g、所有母线是否连接良好;

    　　h、电器整定值是否符合要求，熔断器选择是否正确;

    　　i、表计及继电器动作是否准确无误;

    　　j、主回路及辅助回路的电气接点是否符合原理图要求;

    　　k、变压器的温控装置是否已调到规定的使用温度;

    　　l、检查电容器外壳的接地是否良好，放电系统是否可靠;

    　　m、箱式变投运前应对高低压配电设备、变压器计量装置等进行必要的试验，试验合格后，才允许投运;

    　　N、变压器压力释放阀是否打开;

    　　7、将变压器网门及所有开关设备可以开启的门均关好，所有开关应处于分闸位置。

    　　8、按操作程序合闸10KV电源，观察高压室指示仪表，若正常，变压器可投入运行。

    　　9、闭合低于开关，观察低压指示仪表，若正常，再分别合分路开关，箱式变投入正常运行。

    　　10、维护

    　　a、箱式变中所有元件按各自规定的技术要求进行维护。

    　　b、若箱式变所选用的变压器为S11、S13、SBH15油浸式变压器，每年至少按规定进行一次油样分析检查。

    　　c、运行中的高压负荷开关设备，经20次满负荷或2000次无负荷分合闸操作后，应检查触头情况，灭弧装置的损耗程度以及机械性能，发现异常应及时检修或更换。

    　　d、低压开关设备自动跳闸后，应检查、分析跳闸的原因，待排除故障后，方可重新投运。

    　　e、避雷器应在每年雷雨季前进行一次预防性试验。

    　　f、检修高低压开关和避雷器时，必须先切断箱式变有关进出线开关，并做好两端接地。变压器巡视时，请勿打开内网门。

    　　g、为确保箱式变安全运行，一般情况下每隔6～12个月，需停电清扫灰尘一次，灰尘污染严重时视情况而定。

    　　H、电容器柜检修时，须将电容器放电。

    　　11、贮存

    　　a、运输中，箱式变不应遭到任何不可恢复的损伤。

    　　b、箱式变应保存在干燥平整的地方，不得受有害气体腐蚀。

    　　随机文件及附件

    　　产品附有装箱清单、合格证、安装使用说明书，电气原理图，二次接线和所使用的主要设备说明书、钥匙以及合同中要求提供的备件。

    　　订货须知

    　　1、 订货时应注明箱式变型号、规格、平面布置形式、数量及交货期。

    　　2、 变压器型号、规格。

    　　3、 确定主接线方案及主要元器件型号、额定参数。

    　　4、 外壳颜色。

    　　5、 特殊要求及非标方案的订货，应提供详细的资料.



  • 　　常见问题及注意事项

    　　一、高压侧送电合不上，一送就跳高压开关。

    　　1.检查油变瓦斯继电器内的油位是否下降，低于270，然后打开放进塞，使油位上升，如果达不到有位则是给变压器补油。

    　　2.检查保护定值。

    　　二、高压断路器不能合闸

    　　1.检查操作电源

    　　2.闭锁机构是否复位

    　　三、负荷开关合不上或者合不动

    　　1.接地都是否分开，负荷开关是否分闸到位

    　　2.保护跳闸后，将操作手柄插入负荷开关孔内，逆时针旋转，复位后再合闸

    　　四、低压断路器没有电源

    　　1.检查低压二次熔断器是否接触良好

    　　2.检查三项电压是否正常

    　　3.DW15-630开关送电时，总烧二次熔断，应换10-16A保险

    　　五、电容柜经常烧坏断路器或接触器，应加装电抗器

    　　六、当框架断路器应用户要求拆除电压线圈时，应停电拆除，严禁带电操作!

    　　七、变压器运行后，出现瓷瓶密封处漏油

    　　1.母排有应力或螺丝松动，将母排应力消除或紧丝
