    　　产品介绍

    　　地埋式预装式变电站主要由地埋式变压器和广告灯箱式的户外开关设备组成。地埋式变压器是由变压器、高压负荷开关、熔断器等组合在一起的一种新型的紧凑型的变电设备，采用节能型变压器产品，可以减低本身损耗，节约低压线损，缓解我国目前电力紧缺局面;将促进我国电力设备地下化，有利于美化城市市容及环境并可提高用电安全，有效避免了深夜噪音扰民现象。

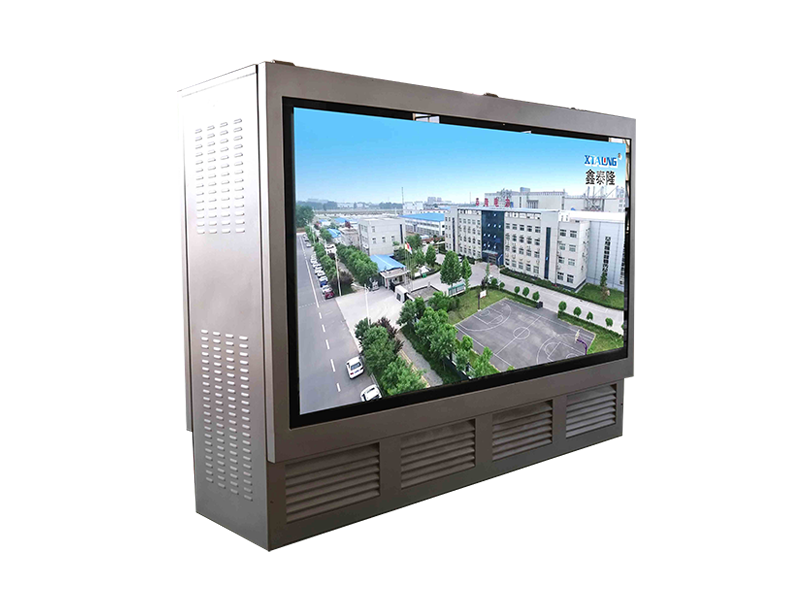

    　　地埋式预装式变电站安装在地坑中，不占用地表空间，而且能在一段时间内浸没在水中运行。广告灯箱式的户外开关设备为集广告牌及户外开关设备为一体的混合结构，安装在地面。箱体内部为户外高低压配电柜，两侧为广告灯箱，具有良好的视觉效果。

    　　功能特点

    　　地埋预装式箱式变电站是供电网络中理想的节能环保配电设备，与传统箱变相比较占地小，易安装，深入负荷中心，减少线损，节材又节能;免维护，抗涝害、防水、温升低、噪音小、安装方便，对四周的环境起到美化和协调作用，成为城市中的一道亮丽风景;减少了对居民的噪声滋扰，减少了人们对电磁辐射的生理上和心理上的影响。

    　　油箱采用低合金结构钢制造，其综合力学性能、焊接性能及低温韧性等性能都非常良好，箱体采用热喷锌技术再辅以喷塑处理，耐腐蚀能力强。

    　　采用全密封结构，高、低压端子的裸露部分通过进口密封防水材料与环境隔离。本地埋变安装时置于地坑之中，当地坑浸水乃至淹没地埋变时，仍可安全运行，可抵御洪涝灾害，能有效提高供电系统的可靠性。

    　　采用了独特的散热片结构，保证了散热片的散热能力和防锈能力。

    　　低压柜的保护外売采用户外灯箱式保护外壳，灯箱式外壳的两面可安装全天候广告板，采用体积小，绿色节能的LED发光组件。

    　　地下式变压器基础为预装式结构，可根据客户要求灵活采用不同的材料进行预制。

    　　适用范围

    　　广泛用于城市电网改造、城市道路、住宅小区、高层建筑、商场、机场、火车站、等户内外场所。

    　　技术参数

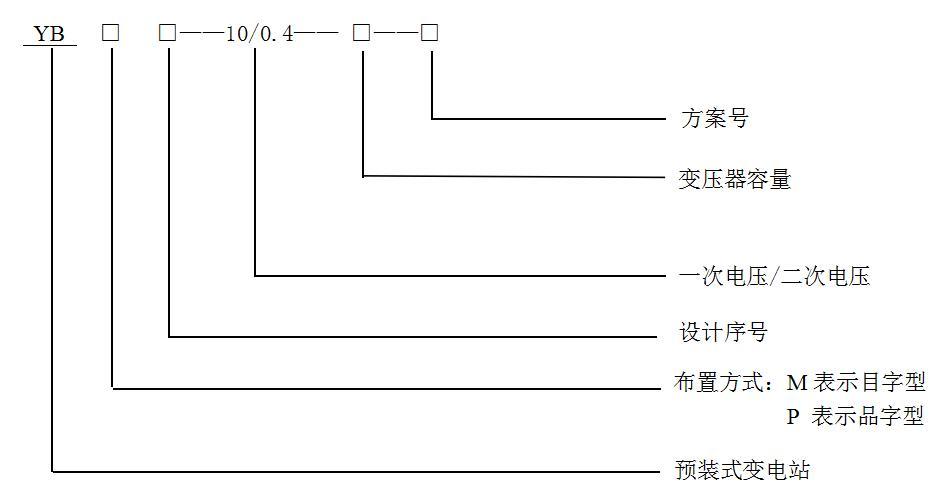

    　　型号说明

    　　正常使用环境条件

    　　1、 海拔高度≤1000m：

    　　2、 环境温度-25℃～+40℃;

    　　3、 空气相对湿度不超过90%(+25℃);

    　　4、 风速不大于35m/s;

    　　5、 地震水平加速≤0.4m/s²，垂直加速度≤0.2m/s²

    　　6、 产品安装在无火灾、爆炸危险、严重污秽、化学腐蚀性气体及剧烈振动的场所，垂直倾斜度不大于3°。

    　　技术性能

    序号      项   目 单位 高压电器 ,变压器 低压电器
    1 额定电压 KV 6；10 6/0.4;10/0.4 0．4
    2 额定容量 KVA   ≤2000KVA
    3 额定电流 A 630   100～2500
    4 额定开断电源 A 负荷开关630A   15～63
    KA 组合电器取决于熔断器
    KA 真空断路器
    5 额定短时耐受电流 KA 20×2 200～400 15×1
    12．5×4 >400 30×1
    6 额定峰值耐受电流 KA 31.5; 50 200～400 30
    >400 63
    7 额定关合电流 KA 31.5; 50
    8 工频耐压（lmin） KV 相对地及相间42 油浸式35 ≤300V，2
    隔离断口     48 干式28 >300V,2.5
    9 雷电冲击耐压 KV
    （峰值）    		 相对地及相间75 75
    隔离断口     85
    10 箱体防护等级   IP3X IP2X IP30
    11 噪声水平 dB   油浸式<55
    干式<65
    备注：变压器容量小于200KVA时，项目5.6不作要求



  • 　　安装、使用及维护

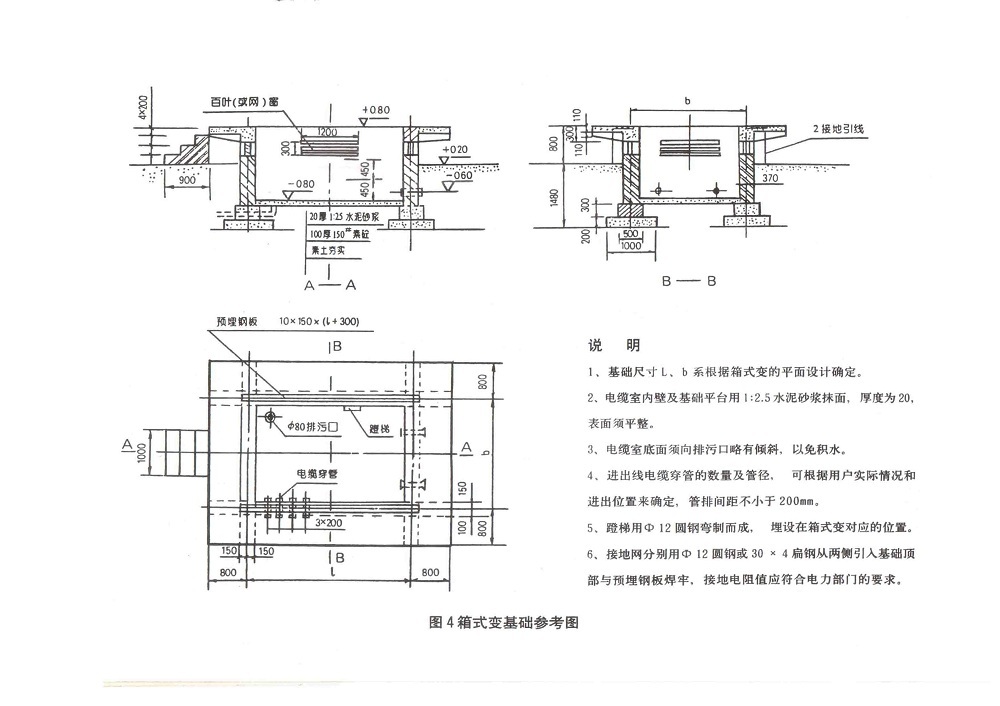

    　　1、 图4为箱式变基础参考图，用户也可根据需要自行设计。

    　　2、 在箱式变基础的一侧或四周埋设好接地极，变压器接地与防雷接地可以公用一个接地系统。引至箱式变基础平台的接地引线应不少于两根，并确保接地电阻R≤4Ω。

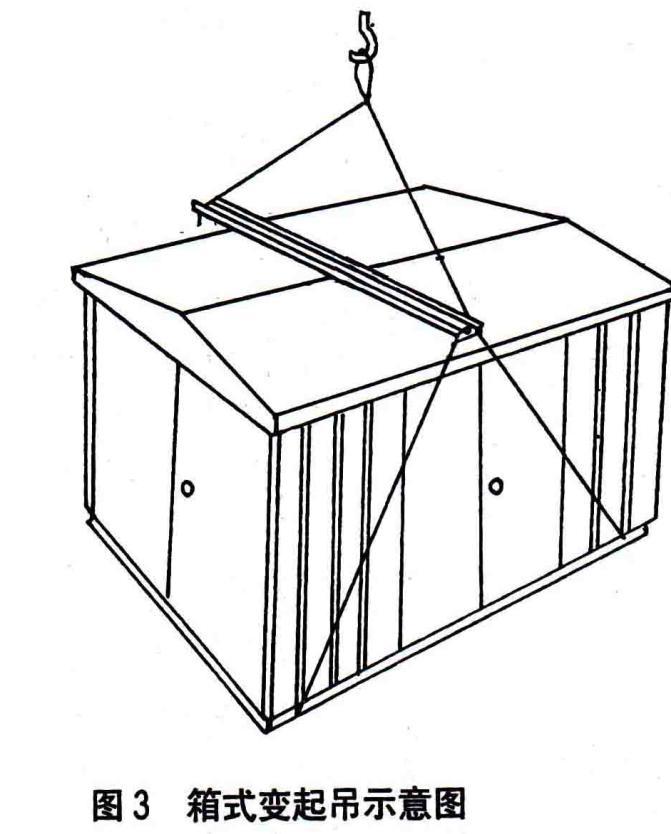

    　　3、 箱式变应采用专用工具底部起吊，如图3所示，注意吊装标记。

    　　4、 箱式变底座与基础之间缝隙用水泥砂浆抹封，以免雨水进入电缆室。

    　　5、 电缆进入电缆室后，电缆与穿管之间的缝隙须密封防水。

    　　6、 箱式变在安装维修后，在投入运行前应检查下列项目：

    　　a、成套装置内是否清洁;

    　　b、操作机构是否灵活;

    　　c、主要电器通断是否灵活可靠;

    　　d、仪表与互感器的匹配是否正确，接线及极性是否正确;

    　　e、电器辅助接点的通断回路是否可靠、准确;

    　　f、所有电器安装螺母是否紧固;

    　　g、所有母线是否连接良好;

    　　h、电器整定值是否符合要求，熔断器选择是否正确;

    　　i、表计及继电器动作是否准确无误;

    　　j、主回路及辅助回路的电气接点是否符合原理图要求;

    　　k、变压器的温控装置是否已调到规定的使用温度;

    　　l、检查电容器外壳的接地是否良好，放电系统是否可靠;

    　　m、箱式变投运前应对高低压配电设备、变压器计量装置等进行必要的试验，试验合格后，才允许投运;

    　　N、变压器压力释放阀是否打开;

    　　7、将变压器网门及所有开关设备可以开启的门均关好，所有开关应处于分闸位置。

    　　8、按操作程序合闸10KV电源，观察高压室指示仪表，若正常，变压器可投入运行。

    　　9、闭合低于开关，观察低压指示仪表，若正常，再分别合分路开关，箱式变投入正常运行。

    　　10、维护

    　　a、箱式变中所有元件按各自规定的技术要求进行维护。

    　　b、若箱式变所选用的变压器为S11、S13、SBH15油浸式变压器，每年至少按规定进行一次油样分析检查。

    　　c、运行中的高压负荷开关设备，经20次满负荷或2000次无负荷分合闸操作后，应检查触头情况，灭弧装置的损耗程度以及机械性能，发现异常应及时检修或更换。

    　　d、低压开关设备自动跳闸后，应检查、分析跳闸的原因，待排除故障后，方可重新投运。

    　　e、避雷器应在每年雷雨季前进行一次预防性试验。

    　　f、检修高低压开关和避雷器时，必须先切断箱式变有关进出线开关，并做好两端接地。变压器巡视时，请勿打开内网门。

    　　g、为确保箱式变安全运行，一般情况下每隔6～12个月，需停电清扫灰尘一次，灰尘污染严重时视情况而定。

    　　H、电容器柜检修时，须将电容器放电。

    　　11、贮存

    　　a、运输中，箱式变不应遭到任何不可恢复的损伤。

    　　b、箱式变应保存在干燥平整的地方，不得受有害气体腐蚀。

    　　随机文件及附件

    　　产品附有装箱清单、合格证、安装使用说明书，电气原理图，二次接线和所使用的主要设备说明书、钥匙以及合同中要求提供的备件。

    　　订货须知

    　　1、 订货时应注明箱式变型号、规格、平面布置形式、数量及交货期。

    　　2、 变压器型号、规格。

    　　3、 确定主接线方案及主要元器件型号、额定参数。

    　　4、 外壳颜色。

    　　5、 特殊要求及非标方案的订货，应提供详细的资料.

  • 　　常见问题及注意事项

    　　一、高压侧送电合不上，一送就跳高压开关。

    　　1.检查油变瓦斯继电器内的油位是否下降，低于270，然后打开放进塞，使油位上升，如果达不到有位则是给变压器补油。

    　　2.检查保护定值。

    　　二、高压断路器不能合闸

    　　1.检查操作电源

    　　2.闭锁机构是否复位

    　　三、负荷开关合不上或者合不动

    　　1.接地都是否分开，负荷开关是否分闸到位

    　　2.保护跳闸后，将操作手柄插入负荷开关孔内，逆时针旋转，复位后再合闸

    　　四、低压断路器没有电源

    　　1.检查低压二次熔断器是否接触良好

    　　2.检查三项电压是否正常

    　　3.DW15-630开关送电时，总烧二次熔断，应换10-16A保险

    　　五、电容柜经常烧坏断路器或接触器，应加装电抗器

    　　六、当框架断路器应用户要求拆除电压线圈时，应停电拆除，严禁带电操作!

    　　七、变压器运行后，出现瓷瓶密封处漏油

    　　1.母排有应力或螺丝松动，将母排应力消除或紧丝
