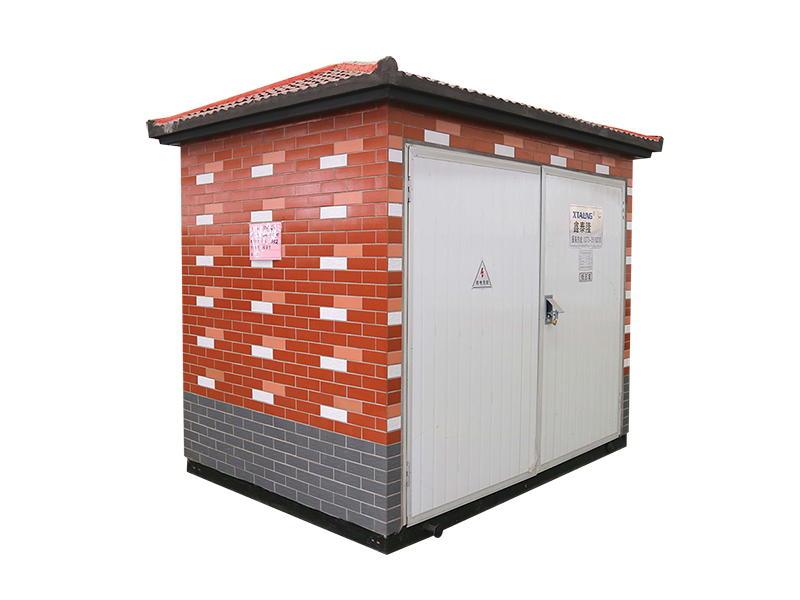

    　　产品介绍

    　　随着我国国民经济的快速增长，供用电也随之快速发展。由于传统的预装式变电站的结构空间较小，散热效果不好，不能很好的提高变压器的运行效率，尤其是夏季，由于气温过高，导致变压器的负载系数严重下降，因此，除考虑箱变的综合自动化水平和应急电源系统外，更应该结合箱变的结构特点，提高变压器的运行能力。

    　　自动调温预装式变电站是将自动调温和壳体结构技术方面有效结合，并通过改善变压器室内温度，达到提高变压器实际运行能力的目的，利用自主专利技术（实用新型专利：ZL201820620892.9），采用自然气流、分布式多孔散热、引导式导流式热传导及无动力功耗原理进行箱变散热的创新型设计，使壳体、基础与设备合理排布，壳体对箱变的安全运行也起着非常重要的作用，通过元件的多少合理布置散热机构，设计出高性能、高强度、环保、防凝露的壳体，使箱变得到理想的运行环境，提高箱变的使用寿命。

    　　产品技术特点

    　　(1). 采用模块化制作，并通过车载实现移动，具有结构紧凑、运输方便、装备完善、灵活可靠和维护方便等特点

    　　(2).外壳配置灵活，可以采用金属或非金属外壳;

    　　(3).高压采用快速可靠的高压SF6负荷开关 — 熔断器组合电器;

    　　(4).变压器采用智能型调容、调压变压器可实现远程控制、自动精细补偿，自动调压及保护功能。

    　　(5).低压采用DJ系列动态无功精细补偿装置，实现无功功率的动态补偿;

    　　(6).智能化设计，满足配电自动化、箱变综合自动化和箱变状态检修的要求;

    　　(7).箱变具有防风沙，防尘的能力，高效的散热设计。

    　　产品结构特点

    　　自动调温预装式变电站由高压配电装置，变压器及低压配电装置联接而成，分成多个功能隔室，即高压室、变压器室、低压室及多功能室等。高压室功能齐全，高压由HXGN□-10环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器可选择S11、S13、SBH15以及其它低损耗油浸变压器或干式变压器。低压室根据用户要求可采用面板、屏、或柜装式结构组成用户所需供电方案。有动力配电、照明配电、无功功率补偿、电能计量、应急供电系统等多种功能。采用自然通风方式，力求变压器最大负荷运行，高压室结构紧凑合理，并且有全面防误操作联锁功能，各室均有自动及照明装置，操作方便，使产品运行安全可靠，操作维护方便。

    　　功能特点

    　　采用高性能、高强度非金属壳体;环保、防凝雾、长寿命，同时，创新设计无动力风机顶口散热、导流槽的约束汇集气流与箱变基础上设置的通风窗形成自然导流气流通道，有效排除箱变电气设备的发热量，提高设备运行的可靠性与耐久性。

    　　自动调温预装式变电站在技术上具有结构紧凑，成套性强、运行安全可靠、维护方便、造型美观，又具有耐腐蚀、隔热性能好等优点。在经济上具有占地面积小，移动方便，建站周期短，减少损耗等节能效果。

    　　适用范围

    　　广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

    　　技术参数

    　　型号说明

    　　正常使用环境条件

    　　1、 海拔高度≤1000m：

    　　2、 环境温度-25℃～+40℃;

    　　3、 空气相对湿度不超过90%(+25℃);

    　　4、 风速不大于35m/s;

    　　5、 地震水平加速≤0.4m/s²，垂直加速度≤0.2m/s²

    　　6、 产品安装在无火灾、爆炸危险、严重污秽、化学腐蚀性气体及剧烈振动的场所，垂直倾斜度不大于3°。

    　　技术性能

    序号      项   目 单位 高压电器 ,变压器 低压电器
    1 额定电压 KV 6；10 6/0.4;10/0.4 0．4
    2 额定容量 KVA   ≤2000KVA
    3 额定电流 A 630   100～2500
    4 额定开断电源 A 负荷开关630A   15～63
    KA 组合电器取决于熔断器
    KA 真空断路器
    5 额定短时耐受电流 KA 20×2 200～400 15×1
    12．5×4 >400 30×1
    6 额定峰值耐受电流 KA 31.5; 50 200～400 30
    >400 63
    7 额定关合电流 KA 31.5; 50
    8 工频耐压（lmin） KV 相对地及相间42 油浸式35 ≤300V，2
    隔离断口     48 干式28 >300V,2.5
    9 雷电冲击耐压 KV
    （峰值）    		 相对地及相间75 75
    隔离断口     85
    10 箱体防护等级   IP3X IP2X IP30
    11 噪声水平 dB   油浸式<55
    干式<65
    备注：变压器容量小于200KVA时，项目5.6不作要求

  • 　　安装、使用及维护

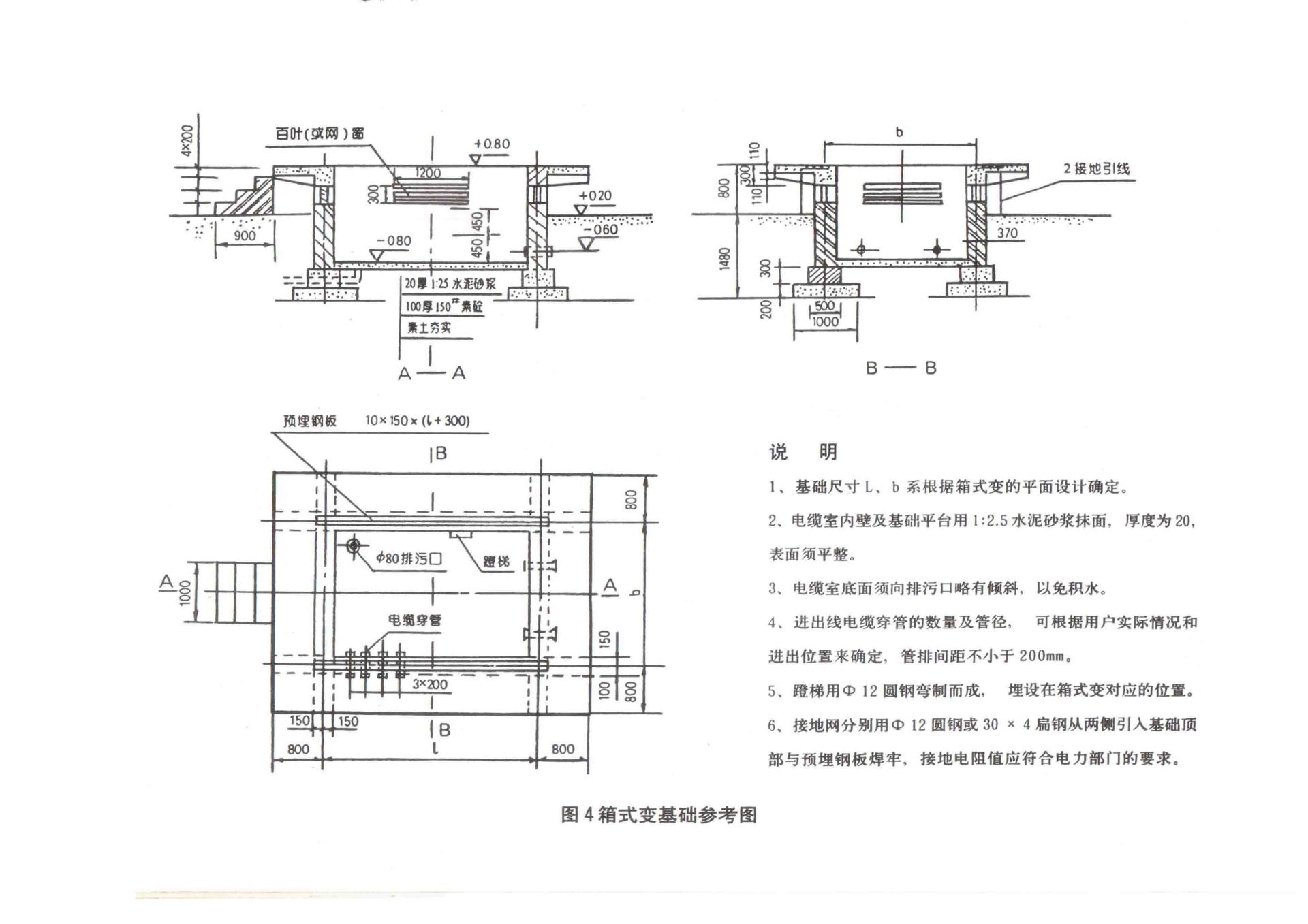

    　　1、 图4为箱式变基础参考图，用户也可根据需要自行设计。

    　　2、 在箱式变基础的一侧或四周埋设好接地极，变压器接地与防雷接地可以公用一个接地系统。引至箱式变基础平台的接地引线应不少于两根，并确保接地电阻R≤4Ω。

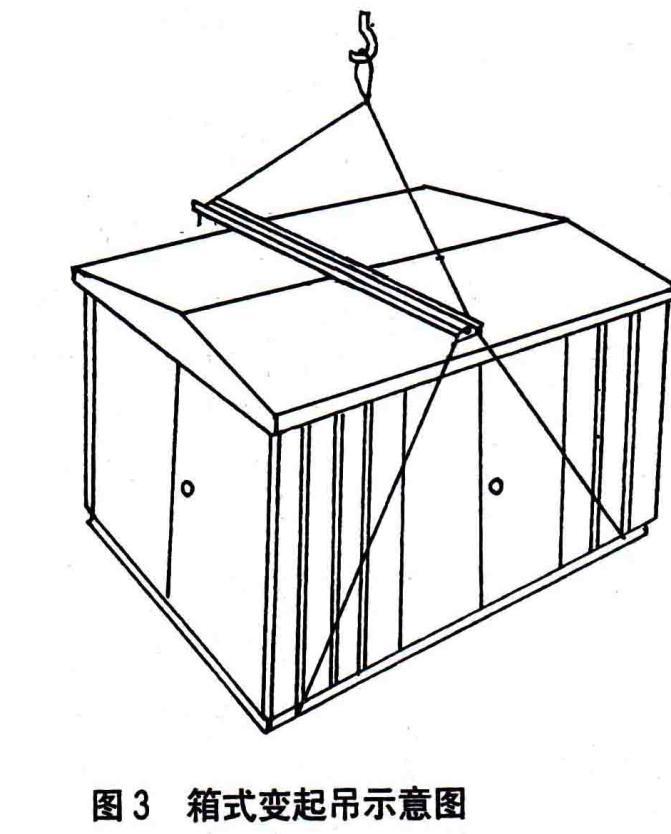

    　　3、 箱式变应采用专用工具底部起吊，如图3所示，注意吊装标记。

    　　4、 箱式变底座与基础之间缝隙用水泥砂浆抹封，以免雨水进入电缆室。

    　　5、 电缆进入电缆室后，电缆与穿管之间的缝隙须密封防水。

    　　6、 箱式变在安装维修后，在投入运行前应检查下列项目：

    　　a、成套装置内是否清洁;

    　　b、操作机构是否灵活;

    　　c、主要电器通断是否灵活可靠;

    　　d、仪表与互感器的匹配是否正确，接线及极性是否正确;

    　　e、电器辅助接点的通断回路是否可靠、准确;

    　　f、所有电器安装螺母是否紧固;

    　　g、所有母线是否连接良好;

    　　h、电器整定值是否符合要求，熔断器选择是否正确;

    　　i、表计及继电器动作是否准确无误;

    　　j、主回路及辅助回路的电气接点是否符合原理图要求;

    　　k、变压器的温控装置是否已调到规定的使用温度;

    　　l、检查电容器外壳的接地是否良好，放电系统是否可靠;

    　　m、箱式变投运前应对高低压配电设备、变压器计量装置等进行必要的试验，试验合格后，才允许投运;

    　　N、变压器压力释放阀是否打开;

    　　7、将变压器网门及所有开关设备可以开启的门均关好，所有开关应处于分闸位置。

    　　8、按操作程序合闸10KV电源，观察高压室指示仪表，若正常，变压器可投入运行。

    　　9、闭合低于开关，观察低压指示仪表，若正常，再分别合分路开关，箱式变投入正常运行。

    　　10、维护

    　　a、箱式变中所有元件按各自规定的技术要求进行维护。

    　　b、若箱式变所选用的变压器为S11、S13、SBH15油浸式变压器，每年至少按规定进行一次油样分析检查。

    　　c、运行中的高压负荷开关设备，经20次满负荷或2000次无负荷分合闸操作后，应检查触头情况，灭弧装置的损耗程度以及机械性能，发现异常应及时检修或更换。

    　　d、低压开关设备自动跳闸后，应检查、分析跳闸的原因，待排除故障后，方可重新投运。

    　　e、避雷器应在每年雷雨季前进行一次预防性试验。

    　　f、检修高低压开关和避雷器时，必须先切断箱式变有关进出线开关，并做好两端接地。变压器巡视时，请勿打开内网门。

    　　g、为确保箱式变安全运行，一般情况下每隔6～12个月，需停电清扫灰尘一次，灰尘污染严重时视情况而定。

    　　H、电容器柜检修时，须将电容器放电。

    　　11、贮存

    　　a、运输中，箱式变不应遭到任何不可恢复的损伤。

    　　b、箱式变应保存在干燥平整的地方，不得受有害气体腐蚀。

    　　随机文件及附件

    　　产品附有装箱清单、合格证、安装使用说明书，电气原理图，二次接线和所使用的主要设备说明书、钥匙以及合同中要求提供的备件。

    　　订货须知

    　　1、 订货时应注明箱式变型号、规格、平面布置形式、数量及交货期。

    　　2、 变压器型号、规格。

    　　3、 确定主接线方案及主要元器件型号、额定参数。

    　　4、 外壳颜色。

    　　5、 特殊要求及非标方案的订货，应提供详细的资料.

  • 　　常见问题及注意事项

    　　一、高压侧送电合不上，一送就跳高压开关。

    　　1.检查油变瓦斯继电器内的油位是否下降，低于270，然后打开放进塞，使油位上升，如果达不到有位则是给变压器补油。

    　　2.检查保护定值。

    　　二、高压断路器不能合闸

    　　1.检查操作电源

    　　2.闭锁机构是否复位

    　　三、负荷开关合不上或者合不动

    　　1.接地都是否分开，负荷开关是否分闸到位

    　　2.保护跳闸后，将操作手柄插入负荷开关孔内，逆时针旋转，复位后再合闸

    　　四、低压断路器没有电源

    　　1.检查低压二次熔断器是否接触良好

    　　2.检查三项电压是否正常

    　　3.DW15-630开关送电时，总烧二次熔断，应换10-16A保险

    　　五、电容柜经常烧坏断路器或接触器，应加装电抗器

    　　六、当框架断路器应用户要求拆除电压线圈时，应停电拆除，严禁带电操作!

    　　七、变压器运行后，出现瓷瓶密封处漏油

    　　1.母排有应力或螺丝松动，将母排应力消除或紧丝
