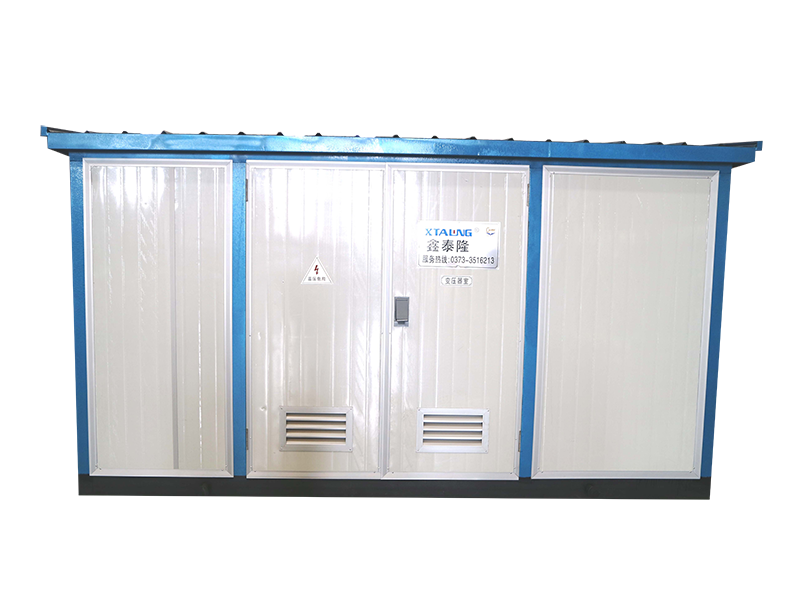

多功能智能型预装式变电站

产品世界 Products

产品名称

多功能智能型预装式变电站

YB系列多功能智能型预装式变电站根据市场需求和国家相关标准,一种集10KV高压开关设备(具有电动远传、远控装置)、电力变压器或特种变压器、低压智能开关设备(具有电动远传、远控装置)、智能无功补偿系统、智能防窃电计量系统、应急供电系统按用户要求组合为一体,具有就地和远程操作达到遥控、遥测、遥信、遥调及不间断供电的成套配电设备。作为配电系统中接受、分配和计量电能之用。
所属分类
在线询价

咨询热线

0373-5881182

产品介绍
产品说明书
常见问题
售后服务

  产品介绍

  YB系列多功能智能型预装式变电站根据市场需求和国家相关标准,一种集10KV高压开关设备(具有电动远传、远控装置)、电力变压器或特种变压器、低压智能开关设备(具有电动远传、远控装置)、智能无功补偿系统、智能防窃电计量系统、应急供电系统按用户要求组合为一体,具有就地和远程操作达到遥控、遥测、遥信、遥调及不间断供电的成套配电设备。作为配电系统中接受、分配和计量电能之用。

  多功能智能型预装式变电站是我公司根据结合市场需求和行业形势开发实施的,增加了由我公司自主研发成果,预装式变电站的关键技术,巧妙的将三项应急电源系统应用在箱变的设计生产上,并将三相应急电源系统、智能防窃电计量箱与多功能智能仪表、智能型断路器、静止无功补偿器、节能型变压器等元器件优化设计成一体,不但为用户提供了在箱变故障时消防、医院、电梯等重要场合的应急电源,还有效防止窃电和恶意欠款,通过智能控制系统对箱变进行“四遥”(遥测、遥讯、遥调、遥控)系统管理、远程监测预警、大数据用能分析等,是箱变中和自动化、智能化程度进一步提高。

  多功能智能型预装式变电站不但满足了供用电要向节地、节电、紧凑、小型、无人值守的发展方向要求,而且很好地适应了当今社会信息化、网络化、智能化的发展,受到广大用户的青睐。

  产品技术特点

  (1).采用模块化制作,并通过车载实现移动,具有结构紧凑、运输方便、装备完善、灵活可靠和维护方便等特点

  (2).外壳配置灵活,可以采用金属或非金属外壳;

  (3).高压采用快速可靠的高压SF6负荷开关 — 熔断器组合电器;

  (4).变压器采用智能型调容、调压变压器可实现远程控制、自动精细补偿,自动调压及保护功能。

  (5).低压采用DJ系列动态无功精细补偿装置,实现无功功率的动态补偿;

  (6).智能化设计,满足配电自动化、箱变综合自动化和箱变状态检修的要求;

  (7).箱变壳体采用自主专利技术生产,具有防风沙,防尘的能力,高效的散热设计。

  功能特点

  多功能智能型预装式变电站将应急电源、配网自动化控制、节能及景致方面有效结合,使多功能智能化预装式变电站,即美观、节能、操作简便、实用性强,又具有耐腐蚀、隔热性能好等优点,同时具有节省征地、土建、设备安装等方面的资金投入具有投资少、工期短、灵活便利、智能化程度高等特点。

  远程可控

  多功能智能型预装式变电站采用的智能型元件配置,标准的、开放型的现场总线技术,从而实现主站通过总线对开关、电网的远程测量、调节、控制、通迅;或采用智能控制仪对高低压侧进行本地或远程的测量、调节、控制、通迅。同时变压器内置高低压永磁真空开关,可实现无线远程停送电,解决了配电台区配电自动化的问题。

  自动调容调压

  自动调压功能,因用户或线路负荷不稳定引起电压波动时,变压器可以自动调节电压高低,提升供电质量,提高设备寿命,解决了配电网负荷峰谷时段电压合格率低的问题。

  自动调容功能能够根据负荷大小自动调节容量,使变压器在负荷低谷期自动运行在小容量档,轻载时其空载损耗大大降低,小容量空载有功损耗小于大容量时的1/3,节能效果显著。

  动态无功补偿

  多功能智能型预装式变电站内采用无功动态补偿装置,该装置可根据系统实际无功需求和电容器组分组方式,采用瞬间无功理论,小波分析、动态测量计算、组合预判并合理动作,采用大功率晶阀管反并联组成的交流无触点开关或复合开关,对多级电容器组的快速过零投切,能够实现无触点、无涌流、无过渡投切,快速改变其无功出力,为电力系统提供动态无功功率。

  应急电源

  原来,箱变本身出现故障时,必须切断自身电源,方可维修。如果自身电源被切断,就无法为箱变提供检修照明、检修动力等。这时,许多重要场所,如医院、消防、电梯等,无法正常运行,虽然用户可以为其配备双电源或发电机等措施,但双电源送电时不便,对低压侧进行维修而发电机起动时间较长,也不利于维修。因此设计开发的应急电源系统是提高变电站供电可靠性、自动化水平。

  三相应急电源。采用IGBT技术及脉宽调制PWM技术具有远程控制功能,将三相电源,通过充电器,对电池组件进行充电,然后经逆变器变压输出,再经过电气机械互锁输出,供应急负载用。主要应用在0.4KV至10KV配电网络中,最大容量2.2KW至500KW,应急事件为30分钟至180分钟。

  智能防窃电计量箱

  计量单元配置具有无线遥控开启门及远程监控计量状态FQDJ防窃电计量箱。将计量箱门锁内置彻底杜绝了计量门锁外置的传统方式,达到防窃电的目的。

  环保箱体

  户外配电设备目前采用的金属箱体大多存在两大问题,一是油漆层剥落导致箱体锈蚀;二是由于环境温度变化造成箱体内电器设备的表面凝露。

  玻璃纤维增强型水泥箱体以水泥和玻璃纤维为主要原料,用玻璃纤维替代钢筋的作用,使玻璃纤维增强型水泥达到类似于钢筋水泥的性能,但重量和厚度远低于钢筋水泥,并能够抗紫外线辐射、机械强度高、隔热、防潮、阻燃、防冻、耐腐蚀、抗冲击,不仅解决了金属箱体存在的上述问题,而且避免了金属箱体生产过程中由于表面化学处理和喷漆所带来的环境污染。这种箱体容易设计和制作出丰富的造型和图案,便于与环境相协调,美化市容,被誉为景观型设备。更重要的是,采用自然气流、分布式多孔散热、引导式导流式热传导及无动力功耗原理进行箱变散热的创新型设计,使壳体、基础与设备合理排布,壳体对箱变的安全运行也起着非常重要的作用,通过元件的多少合理布置散热机构,设计出高性能、高强度、环保、防凝露的壳体,使箱变得到理想的运行环境,提高箱变的使用寿命,

  配电侧监测预警系统实现监测、预警和远程“四遥”

  配电侧监测预警系统集监视、测量、控制和通信等多种功能于一体的智能型监测预警系统,是一种开放式、网络化、单元化、可扩展性好的智能配电系统。在配网自动化中,可以完成故障区段自动定位、故障预警、电能分析、视频监控等功能,

  适用范围

  广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

  技术参数

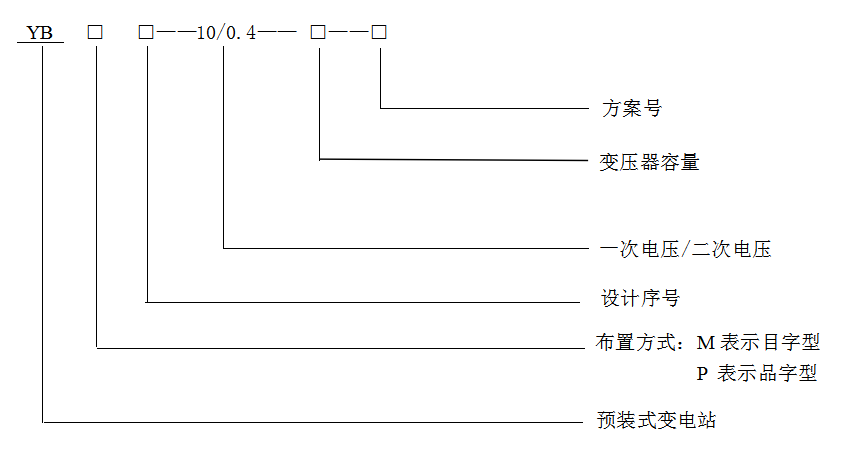

  型号说明

  正常使用环境条件

  1、 海拔高度≤1000m:

  2、 环境温度-25℃~+40℃;

  3、 空气相对湿度不超过90%(+25℃);

  4、 风速不大于35m/s;

  5、 地震水平加速≤0.4m/s²,垂直加速度≤0.2m/s²

  6、 产品安装在无火灾、爆炸危险、严重污秽、化学腐蚀性气体及剧烈振动的场所,垂直倾斜度不大于3°。

  技术性能

序号      项   目 单位 高压电器 ,变压器 低压电器
1 额定电压 KV 6;10 6/0.4;10/0.4 0.4
2 额定容量 KVA   ≤2000KVA
3 额定电流 A 630   100~2500
4 额定开断电源 A 负荷开关630A   15~63
KA 组合电器取决于熔断器
KA 真空断路器
5 额定短时耐受电流 KA 20×2 200~400 15×1
12.5×4 >400 30×1
6 额定峰值耐受电流 KA 31.5; 50 200~400 30
>400 63
7 额定关合电流 KA 31.5; 50
8 工频耐压(lmin) KV 相对地及相间42 油浸式35 ≤300V,2
隔离断口     48 干式28 >300V,2.5
9 雷电冲击耐压 KV
(峰值)
相对地及相间75 75
隔离断口     85
10 箱体防护等级   IP3X IP2X IP30
11 噪声水平 dB   油浸式<55
干式<65
备注:变压器容量小于200KVA时,项目5.6不作要求



未找到相应参数组,请于后台属性模板中添加

  一、 概述

  ZNYB□-12 系列智能型预装式变电站(简称箱式变)是一种集10KV高压开关设备(具有电动远传、远控装置)、电力变压器或特种变压器、低压智能开关设备(具有电动

远传、远控装置)、智能无功补偿系统、智能防窃电计量系统、应急供电系统按用户要求组合为一体,具有就地和远程操作达到遥控、遥测、遥信、遥调及不间断供电的

成套配电设备。作为接受和分配电能之用,适用于城市公用配电、公共场所、住宅小区、医院、风景区、油田、矿山、工矿企业、高速公路及一级重要负荷等用电场合。

  ZNYB□-12系列箱式变在技术上具有结构紧凑,成套性强、运行安全可靠、维护方便、造型美观等优点。满足城市环网供电的要求,在经济上具有占地面积小,移动

方便,建站周期短,减少损耗等节能效果。

  二、 型号说明

  三、 正常使用环境条件

  1、 海拔高度;1000m:

  2、 环境温度-30℃~+40℃;

  3、 空气相对湿度不超过90%(+25℃);

  4、 风速不大于35m/s;

  5、 地震水平加速≤0.4m/s²,垂直加速度≤0.2m/s²

  6、 产品安装在无火灾、爆炸危险、严重污秽、化学腐蚀性气体及剧烈振动的场所,垂直倾斜度不大于3°。

  四、技术性能

序号      项   目 单位 高压电器 ,变压器 低压电器
1 额定电压 KV 6;10 6/0.4;10/0.4 0.4
2 额定容量 KVA   ≤1600KVA
3 额定电流 A 630   100~2500
4 额定开断电源 A 负荷开关630A   15~63
KA 组合电器取决于熔断器
KA 真空断路器
5 额定短时耐受电流 KA 20×2 200~400 15×1
12.5×4 >400 30×1
6 额定峰值耐受电流 KA 31.5; 50 200~400 30
>400 63
7 额定关合电流 KA 31.5; 50
8 工频耐压(lmin) KV 相对地及相间42 油浸式35 ≤300V,2
隔离断口     48 干式28 >300V,2.5
9 雷电冲击耐压 KV
(峰值)
相对地及相间75 75
隔离断口     85
10 箱体防护等级   IP3X IP2X IP30
11 噪声水平 dB   油浸式<55
干式<65
备注:变压器容量小于200KVA时,项目5.6不作要求

  五、产品结构特征

  本产品由高压配电装置,变压器及低压配电装置联接而成,分成多个功能隔室,即高压室、变压器室、低压室及多功能室等。高压室功能齐全,高压由HXGN□-10

环网柜组成一次供电系统,可布置成环网供电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的要求。变压器可选择S11、S13、SBH

15以及其它低损耗油浸变压器或干式变压器。低压室根据用户要求可采用面板、屏、或柜装式结构组成用户所需供电方案。有动力配电、照明配电、无功功率补偿、电

能计量、应急供电系统等多种功能。采用自然通风方式,力求变压器最大负荷运行,高压室结构紧凑合理,并且有全面防误操作联锁功能,各室均有自动及照明装置,

操作方便,使产品运行安全可靠,操作维护方便。

  1、 箱式变的基本结构分为“目”字和“品”字形,如图1所示。“目”字形结构高压室较宽,能实现环网供电或双电源供电接线方案;“品”字形结构低压室较

宽,可放置5-6台低压柜,有6-12回电缆出线。根据用户要求,箱式变可设置内操作走廊,如图2所示。图中H为高压室,T为变压器室,L为低压室。



  图1、箱变外形示意图

  2.箱体骨架采用槽钢和角钢焊接而成,具有较高的机械强度。箱体外壳采用彩钢复合板或非金属预制板,有极好的防腐能力,经特殊处理可与周围环境相协调。



  3.根据新国标(GB17467-2010)预装式变电站不建议采用强制通风的要求,公司对外壳进行了结构上的改进,通过在房顶的加装无动力风机系统来实现,可保证在高

温季节的散热效果(见箱变外形示意图)。

  4、箱体外门锁,采用防雨、防堵、防锈、防盗的专用门锁,外门打开后可定位在开门位置。

  5、外门框上加装了专用的橡皮嵌条,箱顶四周设有防雨檐,底部电缆进出线口加装了橡皮绝缘圈,能有效地防雨水、防灰尘、防小动物,保证电气设备可靠运行。

  6、变压器室可设置轨道及变压器小车,方便变压器安装、更换。

  7、变压器室设二道门,内网门采用开启式,确保巡视人员的人身安全。

  8、高压进线方案分为电缆,架空进线两种,低压出线一般为电缆出线。

  9、箱体采用下起吊方式,起吊平稳、可靠,见图3。

  六、产品功能特征

  1、智能型预装式变电站在高低进出线柜以电磁联锁、程序联锁、微机防误闭锁的几种型式实现国家强制性的“五防“联锁功能。高压进出线柜的柜门装设了自制带

电显示器,该带电显示仪在强行打开柜门后会发出报警。

  2、智能型预装式变电站根据型式分为普通型、地埋型、车载型三种。应用在航天、航空制造、军工制造、铁路、公路、石油、精细化工、高层写字楼、居民小区等

多个行业和领域。另外车载型还适用于煤矿、井下作业、大型文艺团体流动的演出、各种工程施工用的临时电源以及抗洪抢险等特别重要场所。

  3、智能型预装式变电站高低压侧配备配电运行综合监控仪,可与电业部门负荷控制系统交换数据及远程数据通讯功能。该系统还能把智能箱变正常运行的电流、电

压、功率、电量等参数与故障情况下的缺相、欠压、短路等保护动作情况以手机信息发送给该智能箱变的管理人,并能实现分时段电价。

  4、智能型预装式变电站配以后台管理微机,不仅具备演示功能,显示一次系统接线图,能使运行人员在图上进行模拟操作,还能演示高低设备在运行、备用、检修

三种状态下所做的各种安全措施。有载调压和有载调容均能实现远方控制。

  5、该智能型预装式变电站在有高低压电机的专供线路时,可实现电动机变频启动、调速与补偿。

  6、用于中小学校、农村、人口密集场所的智能箱变,除每路低压出线采用智能型断路器外,还专门设置了剩余电流动作保护装置,实现防触电、防漏电的智能化。

  7、该智能箱变使用电子式互感器,实现传感标准化:电子式互感器的输出形式是高精度的信号,不再是能量形式的输出;传输光纤化:光纤是电子式互感器理想信

号传输方式;输出数字化:数字量是电子式互感器的终极输出形式。

  8、该智能箱变的太阳能光伏发电、风力发电系统,在网电停电时可向智能箱变的照明、信号、保护和控制系统供电,还可作为小区及办公大楼的应急电源,比如:

照明、电梯。光资源、风资源比较丰富的地方,还可实现并网发电。

  9、该智能箱变在多电源供电情况下,各电源可实现互为备用,即当一路电源失压时,另一路电源自行投入运行;当智能箱变在一路电源供电情况下,本箱变可与柴

油发电机组及应急供电系统配合使用,一旦网电失压、应急电源系统及柴油发电机组自动投入运行。网电送电应急供电系统自动停止发电、供电。

  10、智能箱变的视频探头,可实现视频消防、GPS防盗系统、电子围栏周界的设置、可实现电缆头、主变、高低压配电装置接头易发热部位的视频巡视检查功能。

  11、该智能箱变,可装设向电动汽车充电的充电桩,该智能箱变能有效治理消除来自充电桩及来自系统的多次谐波。该充电桩可向电容式电池快速充电。

  12、该智能箱变采用先进的动态无动补偿技术,该技术可以向电弧炉等特殊用电场合快速提供无功电流,稳定母线电压,增加有功输出,提高生产率,最大限度地

降低闪变影响。同时具有分相补偿功能,可以消除电弧炉等造成的三相不平衡,其滤波装置可以消除有害的高次谐波,并提供容性无功来提高功率因数,从而实现降损

节能的目的。

  13、智能箱变用于路灯箱变时,采用有载调压、调容变压器,自动控制。白天切除高低压侧开关,从而达到减少变压器损耗的目的,考虑到变压器在投入过程中会

有励磁谐波的产生,影响电网的供电质量,在高压侧,加进了消谐滤波装置,并将智能补偿装置和节电装置相结合。提高了节能效果和安全性能。

  七、安装、使用及维护

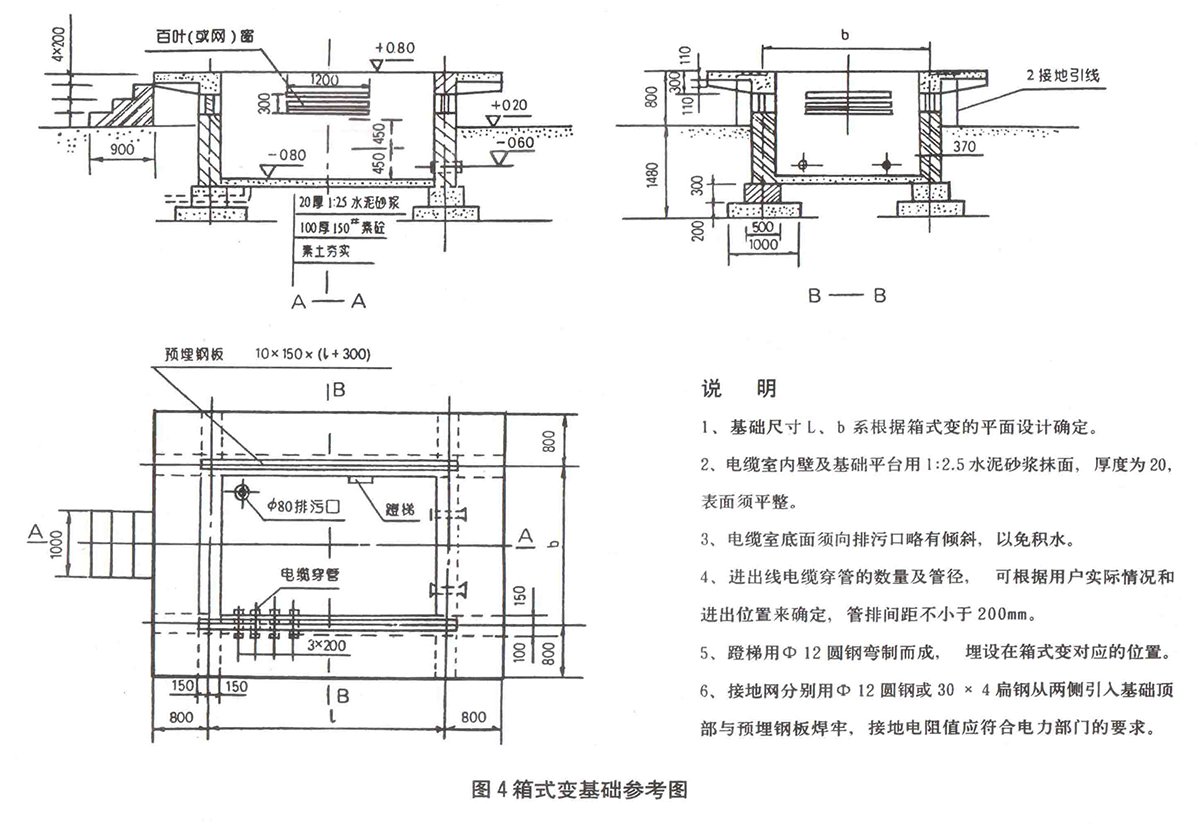

  1、 图4为箱式变基础参考图,用户也可根据需要自行设计。

  2、 在箱式变基础的一侧或四周埋设好接地极,变压器接地与防雷接地可以公用一个接地系统。引至箱式变基础平台的接地引线应不少于两根,并确保接地电

阻R≤4Ω。

  3、 箱式变应采用专用工具底部起吊,如图3所示,注意吊装标记。

  4、 箱式变底座与基础之间缝隙用水泥砂浆抹封,以免雨水进入电缆室。

  5、 电缆进入电缆室后,电缆与穿管之间的缝隙须密封防水。

  6、 箱式变在安装维修后,在投入运行前应检查下列项目:

  a、成套装置内是否清洁;

  b、操作机构是否灵活;

  c、主要电器通断是否灵活可靠;

  d、仪表与互感器的匹配是否正确,接线及极性是否正确;

  e、电器辅助接点的通断回路是否可靠、准确;

  f、所有电器安装螺母是否紧固;

  g、所有母线是否连接良好;

  h、电器整定值是否符合要求,熔断器选择是否正确;

  i、表计及继电器动作是否准确无误;

  j、主回路及辅助回路的电气接点是否符合原理图要求;

  k、变压器的温控装置是否已调到规定的使用温度;

  l、检查电容器外壳的接地是否良好,放电系统是否可靠;

  m、箱式变投运前应对高低压配电设备、变压器计量装置等进行必要的试验,试验合格后,才允许投运;

  N、变压器压力释放阀是否打开;

  7、将变压器网门及所有开关设备可以开启的门均关好,所有开关应处于分闸位置。

  8、按操作程序合闸10KV电源,观察高压室指示仪表,若正常,变压器可投入运行。

  9、闭合低于开关,观察低压指示仪表,若正常,再分别合分路开关,箱式变投入正常运行。

  10、维护

  a、箱式变中所有元件按各自规定的技术要求进行维护。

  b、若箱式变所选用的变压器为S11、S13、SBH15油浸式变压器,每年至少按规定进行一次油样分析检查。

  c、运行中的高压负荷开关设备,经20次满负荷或2000次无负荷分合闸操作后,应检查触头情况,灭弧装置的损耗程度以及机械性能,发现异常应及时检修或更换。

  d、低压开关设备自动跳闸后,应检查、分析跳闸的原因,待排除故障后,方可重新投运。

  e、避雷器应在每年雷雨季前进行一次预防性试验。

  f、检修高低压开关和避雷器时,必须先切断箱式变有关进出线开关,并做好两端接地。变压器巡视时,请勿打开内网门。

  g、为确保箱式变安全运行,一般情况下每隔6~12个月,需停电清扫灰尘一次,灰尘污染严重时视情况而定。

  H、电容器柜检修时,须将电容器放电。

  11、贮存

  a、运输中,箱式变不应遭到任何不可恢复的损伤。

  b、箱式变应保存在干燥平整的地方,不得受有害气体腐蚀。

  八、随机文件及附件

  产品附有装箱清单、合格证、安装使用说明书,电气原理图,二次接线和所使用的主要设备说明书、钥匙以及合同中要求提供的备件。

  九、订货须知

  1、 订货时应注明箱式变型号、规格、平面布置形式、数量及交货期。

  2、 变压器型号、规格。

  3、 确定主接线方案及主要元器件型号、额定参数。

  4、 外壳颜色。

  5、特殊要求及非标方案的订货,应提供详细的资料。



  电气中常见的柜型XL-21,GGD,GCK,GCK,MNS大全!

  电气发展到今天,可以说配电柜无处不在,但往往藏在深处,有的甚至与我们只有一墙之隔,但是很多非专业电工往往没机会看到。许多普通电工爱好者或新手电工

,看到配电柜时,往往只专注于研究其内部回路、母线等情况,涉及到柜型等内容,很多人就没心思再做研究。

  实际上,研究柜型特点,对于理解电路虽没有很大帮助,但是对了解单个柜内布线特点却很有用。尤其是装修领域或物业等电工,对柜型更是嗤之以鼻。

  闲话不多说,电气中常见的柜型有,GGD,GCK,GCK,MNS等,各种柜型,都属于配电柜,下面我们逐一分析各配电柜与其余柜型的区别。

  GGD

  GGD,全称叫做固定式开关柜。GGD的外观(合上柜门以后)与21柜很像,与GCK,GCS,MNS的区别一目了然——GGD有柜门,而后三者没有。

  GGD,GCK,GCS,MNS有几个共同点,是它们与21柜等配电箱柜的区别:

  安装于变压器低压侧进线处;

  主母线固定;

  对下端所有配电箱柜负责。

  GGD与后三者柜型,除了外观外,区别如下:

  GGD是通柜形式,打开柜门后内部连通;

  造价低、内部回路少,只适用于小型配电室;

  不能与计算机连通。

  GCK,GCS,MNS

  把这三者放在一起,是因为它们有一个共同的名称——抽出式开关柜,简称抽屉柜。顾名思义,在这些柜型中,没有柜门,是独个的像抽屉一样的结构,外观更类

似于家用五斗橱。

  抽屉柜特点不再赘述,上述21柜和GGD的特点中,提到没有的东西,组合在一起就是抽屉柜。除此以外,抽屉柜最大的特点就是在维修电路时,哪个抽屉里的东西

了,单独抽出该抽屉进行更换即可,不影响其它抽屉的正常使用,这使得检修成本降低很多(检修时不耽误生产)。下面单独阐述抽屉柜每一个柜型的特点。

  MNS

  把它放在最前面说,是因为MNS柜的技术水平最高,,当年是从ABB公司引进的先进柜型。特点如下(与其余两个柜型相比):

  分断能力强;

  热稳定性高;

  垂直接线排是三相四线;

  最小抽屉单元1/4模数(每层可以装4个抽屉)。

  GCK,GCS

  这两者不论从外观还是名称,都极易混淆。相对来说,GCS抽屉柜要更先进一些。以下从不同角度阐述二者区别——

  单元高度:即抽屉的高度。GCK新柜型每个抽屉高200MM,老式柜型高240MM;GCS每个抽屉高度为160MM。

  单元数量:一般抽屉柜总高为2.2M,除去下端通风和上端母线,GCK可以分为9个单元,而GCS可分为11个(标准柜,有些定制的非标柜就不一定了)。

  抽屉模数:即每个单元内的抽屉数量。GCK是1个,GCS是2个(也可以只放1个)。如此一来,GCS就可以比GCK做更多的回路(单元数量多,抽屉模数多)。

  抽出推进装置:GCS是旋转抽出推进,靠内部机械机构助力;GCK是靠大手柄,直接拉出(靠蛮力)。
